Наконечник рулевой в сборе М14 (конус 16-18 мм) для Jinma 244, Jinma 264, Булат 264Е

Наконечник рулевой в сборе М14 (конус 16–18 мм) для Jinma 244, Jinma 264, Булат 264Е

Шарнирная деталь рулевого привода минитрактора передает усилие от рулевого механизма к поворотной цапфе переднего колеса и держит колеса в заданном положении под нагрузкой. Резьба М14 и конусный палец диаметром 16–18 мм соответствуют посадочным размерам Jinma 244, Jinma 264 и Булат 264Е, поэтому деталь становится на штатное место без переделки тяги и поворотного рычага.

Как устроен узел

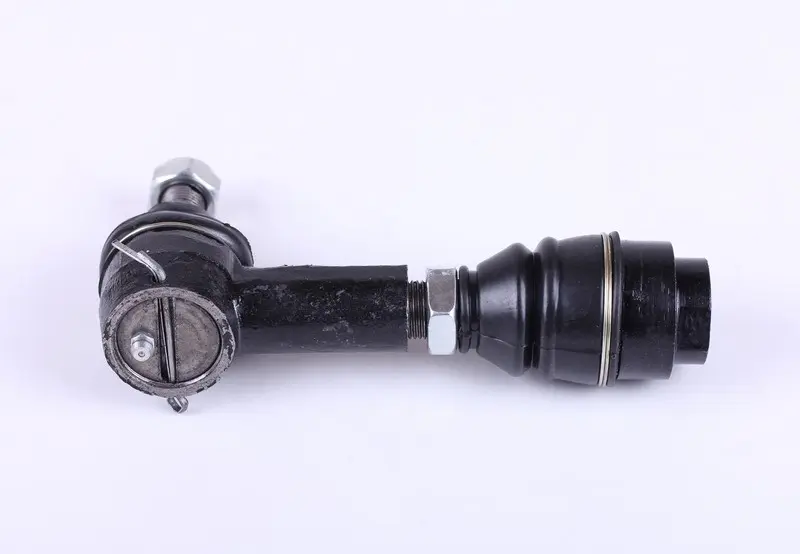

Изделие поставляется полностью собранным и объединяет два шарнира на одной оси. Массивный корпус закрыт завинчивающейся крышкой, под которой работает шаровой палец, а со второй стороны палец защищен резиновым гофрированным пыльником. Соединяет обе части резьбовой участок со стяжной гайкой: она фиксирует выставленное положение после регулировки и не дает деталям провернуться в работе. На корпусе установлена пресс-масленка — смазку подают шприцем прямо в шарнирное соединение, не снимая тягу с трактора.

Когда пора менять

Изношенный шарнир рулевого привода дает о себе знать задолго до окончательной поломки. Замена нужна, если появились:

• стук и щелчки в передней части при езде по неровностям и на разворотах;
• свободный ход руля, который не убирается регулировкой рулевого механизма;
• виляние передних колес на твердой дороге и постоянный увод трактора в сторону;
• ощутимый люфт пальца, если покачать тягу рукой при заглушенном двигателе;
• порванный пыльник, вымытая смазка, следы ржавчины и грязи внутри шарнира;
• заедание пальца, из-за которого руль возвращается рывками.

Откладывать ремонт не стоит: разбитый шарнир быстро разрабатывает ответное конусное отверстие в рычаге, сбивает схождение и ускоряет неравномерный износ передних шин.

Как подобрать под свой трактор

Перед заменой снимите старую деталь и сверьте ключевые размеры:

• резьбу тяги — здесь М14, обязательно проверьте и направление резьбы, правое или левое;
• диаметр конуса пальца — посадка рассчитана на отверстие 16–18 мм;
• расстояние от центра пальца до торца резьбовой части;
• сторону установки и разворот шарнира относительно тяги.

Шарнирные детали рулевого привода китайских минитракторов меняют целым узлом, отдельные вкладыши и пружины к ним не подбирают. Поэтому проще сразу взять готовую сборку нужного размера, чем восстанавливать разбитый корпус. Если левый и правый концы тяги отработали одинаковый ресурс, менять их разумно парой — иначе новый шарнир быстро разбивается вслед за старым.

Преимущества

• Пресс-масленка позволяет обновлять смазку по регламенту, а не ждать, пока шарнир начнет работать всухую.
• Резиновый гофрированный пыльник удерживает смазку внутри и не пускает к пальцу пыль, воду и полевую грязь.
• Завинчивающаяся крышка корпуса дает подтянуть шарнир при появлении небольшого люфта и продлить его работу до следующего ремонта.
• Стяжная гайка на резьбовой части удерживает выставленную длину, поэтому схождение колес не уходит от вибраций.
• Готовая сборка сокращает время ремонта: не нужно подбирать мелкие детали шарнира по отдельности.

Работа занимает немного времени: палец выпрессовывают съемником, конусное отверстие в рычаге очищают от грязи и старой смазки, гайку пальца затягивают с фиксацией, после сборки проверяют схождение колес и прошприцовывают шарнир через масленку. Запасной наконечник полезно держать в мастерской заранее — рулевой привод минитрактора нагружен на пахоте, при работе с прицепом и на разворотах в поле, где шарниры изнашиваются быстрее всего.
