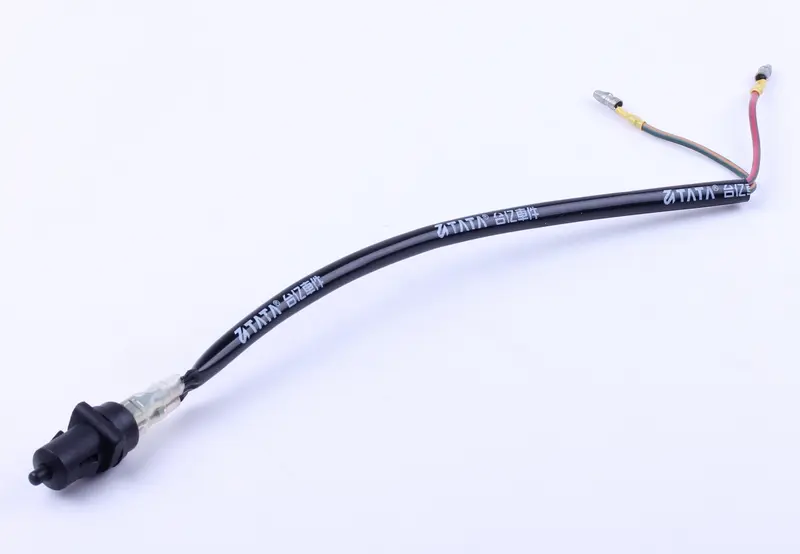

Концевой выключатель стоп-сигнала педали заднего тормоза мопеда Delta, Active, Alpha

Концевой выключатель стоп-сигнала педали заднего тормоза Delta, Active, Alpha

Задний фонарь мопеда загорается не сам по себе: команду ему подаёт небольшой кнопочный датчик, установленный рядом с педалью заднего тормоза. Пока педаль отпущена, контакты разомкнуты, а при нажатии выключатель подаёт питание на лампу стоп-сигнала. Эта деталь рассчитана на мопеды семейства Delta, Active и Alpha и повторяет штатное исполнение: корпус со штоком, гибкий провод в защитной оплётке и два вывода с плоскими клеммами.

Шток датчика подпружинен и соединяется с педалью или тормозной тягой через возвратную пружину. Нажатие на педаль вытягивает шток, контакты сходятся, и стоп-сигнал вспыхивает практически без задержки. Как только педаль отпущена, пружина возвращает шток на место, а свет гаснет. Механика простая, но чувствительная к состоянию самого выключателя: закисший шток, потрескавшаяся изоляция или окисленные наконечники сразу проявляются сбоями в работе заднего света.

Когда пора менять

• стоп-сигнал не загорается при нажатии на педаль, хотя лампа и патрон исправны;
• задний свет горит постоянно и не выключается после отпускания педали;
• сигнал срабатывает через раз, мигает на кочках или пропадает при вибрации;
• провод перетёрт о раму или крыло, оплётка задубела и растрескалась;
• клеммы позеленели, обломаны или болтаются в соединении;
• шток закис от воды и дорожной грязи и не возвращается в исходное положение.

Преимущества

• Подпружиненный шток даёт чёткое срабатывание и быстрый возврат контактов, поэтому стоп-сигнал зажигается ровно в момент торможения, а не с опозданием.
• Провод убран в плотную чёрную оплётку: жилы не перетираются о раму и меньше страдают от брызг и грязи из-под заднего колеса.
• Готовые плоские наконечники на концах проводов позволяют подключиться к штатному жгуту без пайки и скруток, обычной посадкой клемм.
• Датчик меняется целиком, отдельным узлом, без разборки заднего фонаря и переделки проводки, поэтому ремонт занимает считаные минуты.

Как подобрать и установить

Снимите старый датчик и сравните с ним три вещи: форму и диаметр корпуса под посадочное отверстие кронштейна, длину провода до заднего фонаря и тип наконечников. Отдельно осмотрите возвратную пружинку и ушко на педали — растянутая пружина заставит новый выключатель срабатывать не вовремя даже при исправных контактах. Ставится деталь на штатное место: корпус фиксируется на кронштейне рамы, пружина цепляется к педали, провода прокладываются вдоль рамы и подключаются к паре контактов заднего фонаря.

После сборки включите зажигание и нажмите педаль: свет должен появляться в первой трети хода и уходить сразу после отпускания. Момент срабатывания подбирают натяжением пружины и положением ушка — чуть раньше или чуть позже, под свою манеру торможения. Провод проложите так, чтобы он не тёрся о подвижные части и не попадал под колесо, и прихватите его стяжками вдоль рамы. Запасной выключатель полезно держать в наборе инструментов: без рабочего стоп-сигнала движение в потоке и в сумерках становится заметно опаснее.
