Муфта гидравлическая быстросъемная Foton 240/244 с ниппелем

Муфта гидравлическая быстросъемная Foton 240/244

Быстроразъемное гидравлическое соединение для минитракторов Foton 240 и 244. С ним рукав навесного оборудования подключается и снимается за пару секунд — без ключей, без разборки резьбовых стыков и без слива масла из магистрали. Такие соединения ставят на выводы гидрораспределителя и на концы рукавов орудий: плуга, ковша, отвала, прицепа с гидроцилиндром. Смена навесного оборудования после этого занимает минуту, а не полчаса возни с накидными гайками и вытекшим маслом под ногами.

Устройство и принцип работы

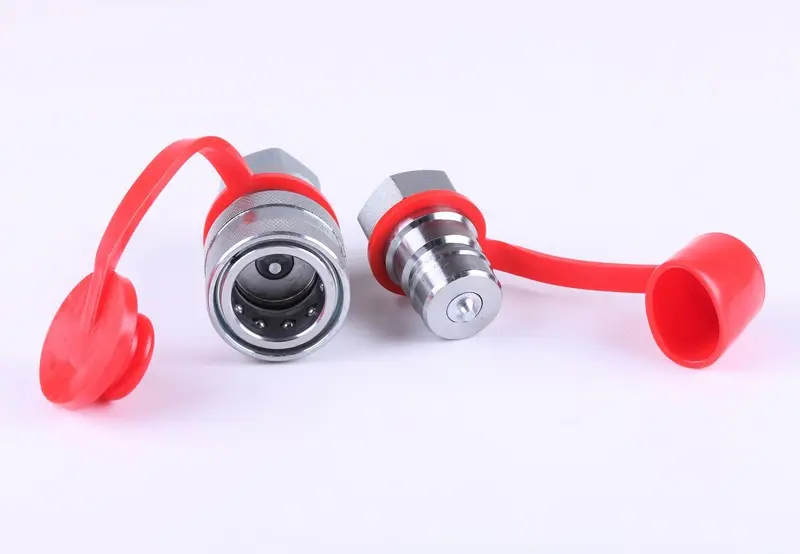

Соединение собирается из двух ответных частей: охватывающей половины с шариковым замком и ниппеля со встроенным клапаном. При стыковке шарики заходят в кольцевую проточку ниппеля и удерживают его под рабочим давлением, а подпружиненные клапаны в обеих половинах открываются и пропускают поток. Достаточно отвести подвижную обойму — замок отпускает ниппель, клапаны сразу закрываются, и масло остается внутри рукава и контура трактора, а не выливается на землю. Корпус металлический, на присоединительной части выполнен шестигранник, поэтому деталь ставится обычным рожковым ключом. Открытые торцы прикрываются колпачками на гибких перемычках: колпачок остается при детали и закрывает вход, пока соединение расстыковано.

Когда меняют быстросъем

Подтекание по стыку под нагрузкой, капли на торце расстыкованного соединения, тугая или неполная стыковка, самопроизвольный выход ниппеля под давлением — типичные признаки износа. Первыми сдаются уплотнения и шарики замка: пыль и песок на открытых торцах работают как абразив и разбивают посадочные поверхности. Отсюда простое правило эксплуатации — стыковать только чистые торцы, протирать их перед соединением и сбрасывать остаточное давление в контуре навески, иначе ниппель не зайдет до фиксации, а уплотнение получит лишний надрыв.

Как подобрать и установить

Основные ориентиры подбора — присоединительная резьба и типоразмер проходного сечения: они должны совпадать со снятой деталью и с ответной половиной, которая уже стоит на тракторе. Половины разных стандартов внешне похожи, но между собой не стыкуются, поэтому надежнее обновлять пару целиком, чем подбирать одну часть к чужой. В каталогах запчастей Foton позиция проходит под обозначением FT240/244 с номером 354.58A.030. При установке резьбовое соединение уплотняют по штатной схеме, затягивают ключом за шестигранник корпуса, а не за подвижную обойму замка, после чего проверяют стык под давлением: поднимают и опускают навеску несколько раз и осматривают соединение на запотевание.

Характеристики

• Назначение: быстроразъемное подключение рукавов гидросистемы
• Применение: минитракторы Foton 240, 244
• Тип фиксации: шариковый замок с подвижной обоймой
• Состав соединения: охватывающая половина и ответный ниппель
• Запорные клапаны в обеих частях, удерживающие масло при расстыковке
• Защитные колпачки на гибких перемычках
• Корпус металлический, с шестигранником под ключ
• Каталожное обозначение: FT240/244, 354.58A.030

Запасное быстроразъемное соединение стоит держать в ящике с инструментом, если навеска меняется часто: изношенная муфта начинает подтекать в разгар полевых работ, а замена делается на месте за несколько минут.
