Муфта (втулка) карданного вала средняя Foton 244, Jinma 244/264 AMG

Средняя муфта (втулка) карданного вала для Foton 244, Jinma 244/264 соединяет сопрягаемые части карданной передачи и передаёт крутящий момент через шлицевое зацепление. Её меняют при износе соединения, повреждении шлицев или трещинах корпуса. Обозначение детали — AMG.

Устройство и работа

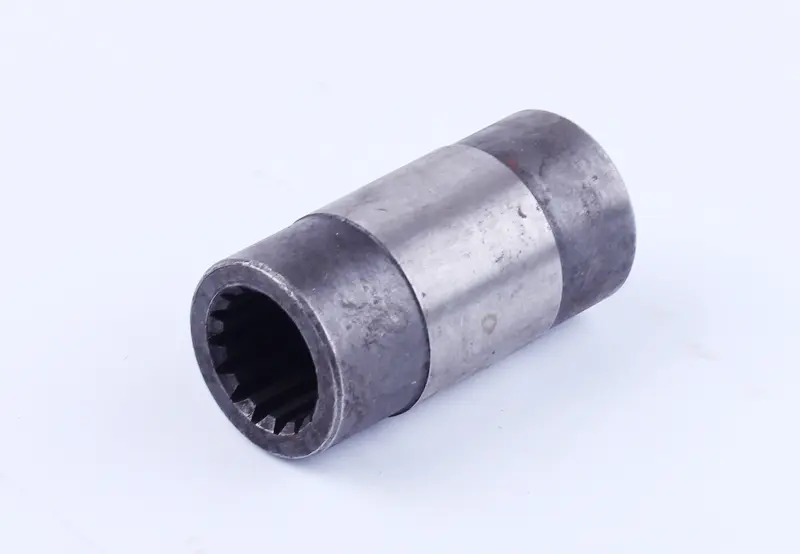

Муфта имеет цилиндрический корпус с внутренними шлицами и ступенчатой наружной поверхностью. Шлицы входят в зацепление с ответной частью вала: нагрузка распределяется по их боковым поверхностям. Для нормальной работы нужны подходящий профиль зубьев и правильная посадка. Совпадения наружной формы недостаточно: втулка должна соответствовать валу и по внутреннему зацеплению.

По мере износа шлицев увеличивается свободный ход между соединёнными частями. Возможные признаки — стук при смене направления нагрузки, удары при начале движения и заметный люфт в соединении. Такие симптомы служат поводом осмотреть муфту и ответные шлицы, а не менять втулку без проверки. Если изношены обе сопрягаемые поверхности, новая муфта на повреждённом валу не восстановит плотность посадки и будет изнашиваться быстрее.

Что сверить при подборе

Сравните снятую втулку с заменой по общей длине, наружным диаметрам и расположению ступеней корпуса. Для шлицевого отверстия проверьте число зубьев, их профиль, внутренние диаметры и длину участка зацепления. Размеры удобнее снимать после очистки детали: грязь и задиры мешают правильно оценить посадочные поверхности. Сильно стёртые зубья не стоит использовать как единственный образец профиля — проверьте также ответную часть вала.

Учитывайте место средней муфты в карданной передаче и способ её удержания в конкретном соединении. Сопоставьте торцы, упоры и расположение соседних деталей со снятым узлом. Слишком короткое зацепление уменьшает площадь передачи нагрузки, а неподходящая длина втулки может мешать правильной сборке. Ошибка в профиле шлицев приводит к закусыванию либо люфту, даже если деталь удаётся надеть на вал.

Замена и проверка соединения

Работу выполняют на неподвижной технике с заглушённым двигателем, исключив случайное вращение передачи. До разборки отмечают взаимное положение соединяемых частей и сохраняют порядок крепежа. После снятия втулки очищают ответные шлицы и проверяют их на сколы, смятие кромок, задиры и неравномерную выработку. Одновременно осматривают расположенные рядом опоры, шарниры и удерживающие детали: их люфт или повреждение могут дополнительно нагружать соединение.

Муфту устанавливают с совмещением шлицев, без перекоса и попыток забить неподходящую деталь ударами. Смазку и порядок фиксации выбирают по требованиям обслуживания конкретной передачи. Повреждённые стопорные и крепёжные детали заменяют при сборке. После установки проверяют полноту посадки, надёжность удержания и отсутствие закусывания. При пробной работе обращают внимание на посторонний стук и вибрацию: если они сохраняются, соединение и соседние опоры требуют повторной проверки.
