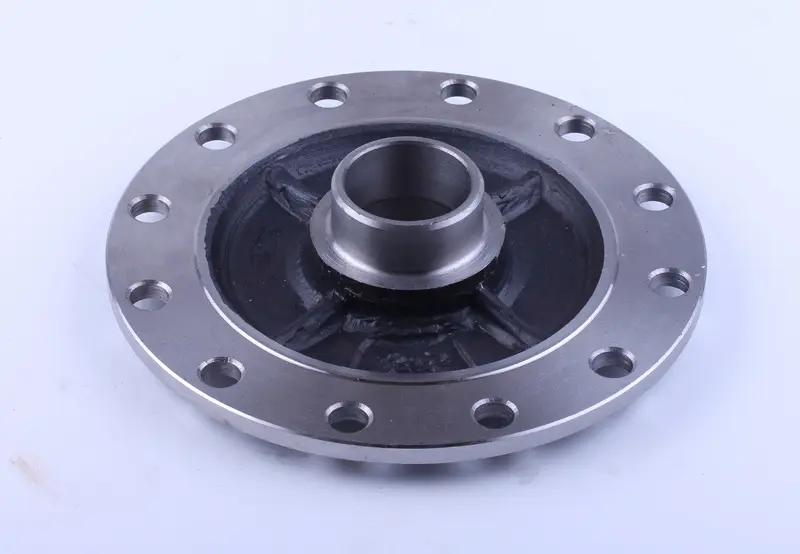

Крышка корпуса дифференциала Xingtai 24B, Shifeng 244, Taishan 24 AMG

Крышка корпуса дифференциала для Xingtai 24B, Shifeng 244, Taishan 24 применяется при ремонте самого дифференциала. Она закрывает часть его корпуса и вместе с сопряжёнными деталями сохраняет взаимное положение частей механизма. Дифференциал позволяет колёсам вращаться с разной скоростью в повороте, поэтому точность сборки корпуса нужна для нормальной работы передачи под нагрузкой.

Конструкция и причины замены

Крышка имеет круглый фланец с 12 крепёжными отверстиями по окружности. В центре расположена выступающая цилиндрическая часть со сквозным отверстием, а между ней и наружным фланцем проходят рёбра. При подборе имеют значение и контур крышки, и взаимное расположение этих участков: совпадения одного наружного диаметра недостаточно.

Деталь меняют при трещинах, сколах, деформации фланца, повреждении центральной посадочной поверхности или разбитых крепёжных отверстиях. Причиной могут стать ударные нагрузки, работа с ослабленным крепежом или перекос при прежней сборке. Следы смещения на стыке и неравномерный контакт сопрягаемых поверхностей также требуют проверки. Шум и люфт в передаче сами по себе не доказывают неисправность крышки: источник нужно определить после осмотра дифференциала.

Что сверить со снятой крышкой

Сравнивайте деталь с демонтированной крышкой и каталогом конкретной машины. Учитывайте форму фланца, количество и диаметр отверстий, расстояние между ними и диаметр окружности их расположения. Проверьте общую высоту крышки, выступ центральной части, диаметр сквозного отверстия и размеры посадочных участков. Даже небольшое отличие по высоте или посадке может помешать правильному сопряжению деталей.

Осмотрите обе стороны старой крышки: уступы, проточки и поверхности контакта должны соответствовать заменяемой детали. Измеряйте по очищенным участкам без заусенцев; сильно изношенная поверхность не годится как единственный образец размера. Если корпус ранее ремонтировали или меняли в сборе, особенно полезно сверить его фактическое устройство с каталогом, а не ориентироваться только на обозначение машины.

Установка и проверка

До разборки зафиксируйте расположение сопряжённых деталей и регулировочных элементов, если они предусмотрены конструкцией. После снятия крышки очистите стык от загрязнений и остатков уплотняющего материала, не повреждая поверхности. Проверьте ответную часть корпуса, резьбы и крепёж. Заодно осмотрите прилегающие подшипники и уплотнения: выраженный люфт, повреждения или износ нужно устранить, чтобы новая крышка не работала с перекосом.

Установите крышку без ударов по центральной части и без подтягивания перекошенной детали болтами. Крепёж затягивают постепенно и равномерно, с моментом и последовательностью из документации на технику. Способ уплотнения стыка и регулировки сохраняют по конструкции дифференциала; произвольная толщина прокладки может изменить положение деталей.

После сборки проверьте свободное вращение механизма, отсутствие заедания и правильность предусмотренных регулировок. Несовпадение посадок или неравномерная затяжка могут вызвать биение, лишнюю нагрузку на подшипники и повторное повреждение корпуса. Если крышка не садится на место свободно, причину устраняют до окончательной затяжки.
