Шайба шестерни дифференциала Foton 240/244 AMG

Шайба шестерни дифференциала Foton 240/244 AMG предназначена для замены при ремонте дифференциала. Такая шайба служит опорой для шестерни и участвует в сохранении предусмотренного осевого зазора. От состояния опорных поверхностей и правильной толщины шайбы зависит положение шестерни: избыточное перемещение нарушает работу сопряжения, а слишком плотная посадка затрудняет вращение.

Конструкция и назначение

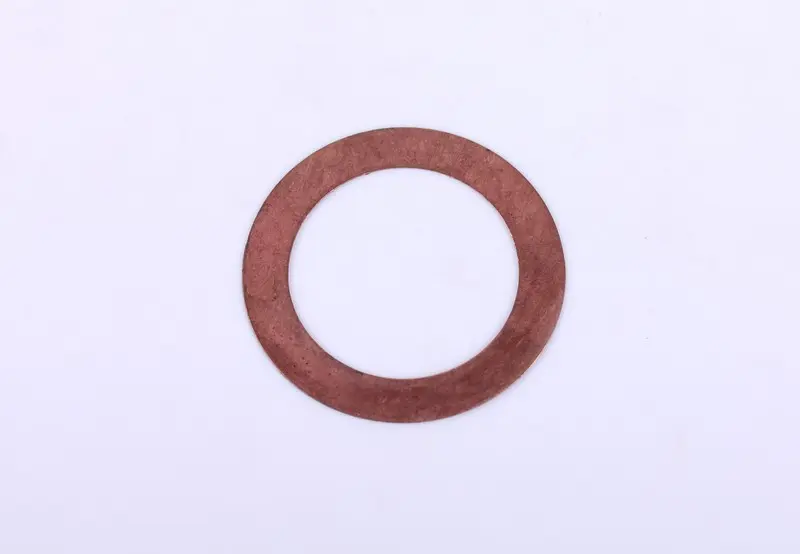

Деталь имеет форму кольца с круглым центральным отверстием и сплошной опорной поверхностью без разреза. Дифференциал позволяет связанным с ним колёсам вращаться с разной скоростью при повороте. Шайба работает внутри этого механизма, в месте опоры шестерни, где необходимо учитывать контактное трение и осевую нагрузку. Поэтому при подборе существенны не только диаметр отверстия, но и толщина, форма поверхности и соответствие посадочному месту.

Когда требуется замена

При разборке шайбу проверяют на задиры, глубокие круговые борозды, трещины, выкрашивание кромок и неравномерную выработку. Потеря толщины или деформация могут увеличить осевое перемещение шестерни. Посторонний шум, стук при изменении нагрузки и металлические частицы в смазке — повод проверить дифференциал, однако сами по себе эти признаки не указывают именно на шайбу. Решение о замене принимают после осмотра сопряжённых деталей и проверки зазоров.

Что сверить при подборе

Сравните снятую шайбу с новой по наружному и внутреннему диаметрам, толщине и профилю. Проверьте форму обеих сторон, наличие фасок и то, как деталь прилегает к опоре. Совпадения отверстия недостаточно: слишком широкий край может мешать соседним деталям, а недостаточная площадь опоры меняет распределение нагрузки. Толщину изношенной шайбы полезно измерить в нескольких местах, но использовать её как единственный ориентир нельзя — выработка уже могла изменить размер.

Сопоставьте место установки со схемой конкретного дифференциала. Если в механизме несколько шайб, сохраняйте их порядок при разборке и не считайте их взаимозаменяемыми только из-за сходной формы. Нужную толщину и допустимый зазор проверяют по ремонтным данным техники. Ошибка подбора может оставить люфт после сборки либо зажать шестерню; попытка компенсировать её случайными дополнительными шайбами меняет условия работы сопряжения.

Особенности установки

Перед сборкой очистите посадочное место от загрязнений и остатков износа. Осмотрите опорную поверхность шестерни и поверхность, к которой прилегает шайба: глубокие борозды и заусенцы способны быстро повредить новую деталь. Одновременно проверьте соседние опорные шайбы и зубья шестерён. Повреждённые сопряжённые детали устраняют как причину износа, а снятые уплотнения оценивают с учётом возможности повторной установки.

Устанавливайте шайбу в предусмотренное место и соблюдайте ориентацию деталей по схеме сборки. Смажьте контактные поверхности смазочным материалом, предусмотренным для дифференциала. После сборки проверьте осевой зазор и плавность вращения по ремонтной процедуре. Заедание, перекос или чрезмерное перемещение требуют повторной проверки посадки и размеров до возвращения механизма под нагрузку.
