Шайба шестерни 4-й передачи 31х3х55 Jinma 254 AMG

Шайба шестерни 4-й передачи 31х3х55 Jinma 254 AMG предназначена для замены соответствующей детали при ремонте коробки передач. В шестерёнчатом механизме такие шайбы участвуют в осевом расположении деталей и образуют промежуточную поверхность между соседними частями сборки. От правильного подбора зависит, останется ли у шестерни необходимая свобода движения после затяжки и фиксации деталей на валу.

Форма и назначение

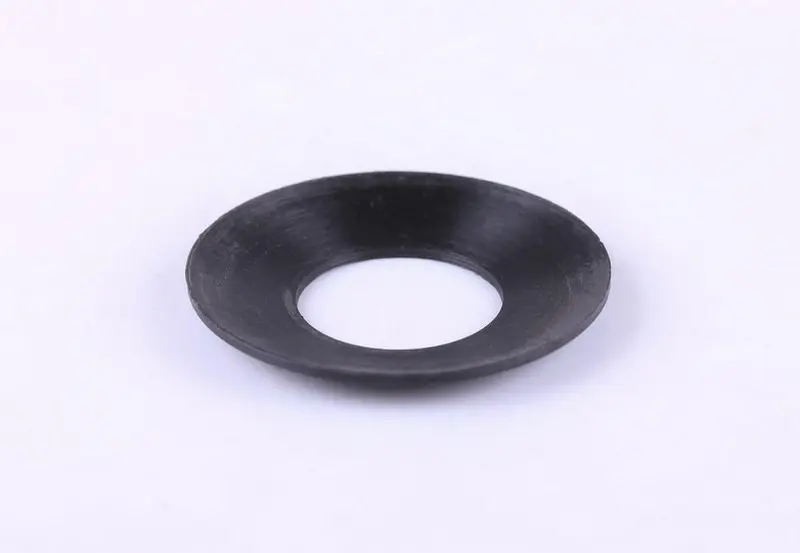

Шайба имеет кольцевую форму, центральное отверстие и тарельчатый профиль: её поверхность поднимается от внутренней части к наружному краю. Поэтому при подборе нужно учитывать не только размер отверстия, но и форму сечения. Плоская шайба с подходящим отверстием не становится равноценной заменой: другой профиль меняет взаимное положение и контакт соседних деталей.

Обозначение 31х3х55 служит отправной точкой для подбора. Сопоставляйте его с размерами снятой шайбы и схемой коробки передач. Отдельно проверяйте внутренний и наружный диаметры, толщину, общую высоту профиля и форму опорных поверхностей. Толщина материала и высота тарельчатой детали — разные измерения; смешивать их при сравнении нельзя.

Когда требуется замена

Повод осмотреть шайбу — обнаруженные при разборке задиры, выработка на контактных участках, трещины, сколы кромки или деформация. Односторонние следы трения требуют проверки положения соседних деталей: замена одной шайбы не устранит причину перекоса. Шум коробки и увеличенный осевой люфт также могут сопровождать износ деталей сборки, но сами по себе не доказывают неисправность именно шайбы.

Что сверить при подборе

Сравните новую и снятую детали по центральному отверстию, внешнему контуру и направлению изгиба. У изношенной шайбы исходная толщина или высота могут быть уже изменены, поэтому сильно повреждённый образец стоит проверять по документации механизма. Сверьте место установки на сборочной схеме: шайбы, расположенные рядом с разными шестернями, нельзя считать взаимозаменяемыми только по сходству размеров.

Проверьте, как отверстие сочетается с посадочным участком вала, а наружный край — с прилегающей деталью. Шайба не должна цепляться за соседние поверхности или занимать место фиксатора. Неподходящая толщина способна изменить осевой зазор, а неверный профиль — сместить контакт к кромке. Результатом могут стать ускоренная выработка, затруднённое вращение и повторная разборка коробки.

Особенности установки

При разборке зафиксируйте порядок деталей и ориентацию шайбы. Очистите место её установки от загрязнений и остатков износа, осмотрите торец шестерни, посадочный участок вала, соседние втулки и фиксаторы, если они предусмотрены конструкцией. Детали с задирами и повреждёнными контактными поверхностями требуют отдельной оценки: новая шайба не исправит их износ.

Устанавливайте шайбу в предусмотренное схемой положение, без принудительного распрямления и подгонки ударами. Смазку контактных поверхностей выполняйте согласно требованиям к сборке коробки. После установки и фиксации деталей проверьте свободу вращения и осевой зазор по руководству механизма. Если сборка зажимается или появляется лишний люфт, сначала проверьте подбор, порядок и ориентацию деталей.
