Шайба фиксации рычага подъемника Jinma 200/204/240/244 AMG

Шайба фиксации рычага подъемника Jinma 200/204/240/244 AMG предназначена для крепления рычага в механизме подъемника. Ее задача — участвовать в удержании детали в предусмотренном положении. При ремонте такого соединения важно восстановить правильную посадку: ослабленная фиксация позволяет сопряженным поверхностям смещаться и постепенно разбивать места контакта.

Конструкция и причины замены

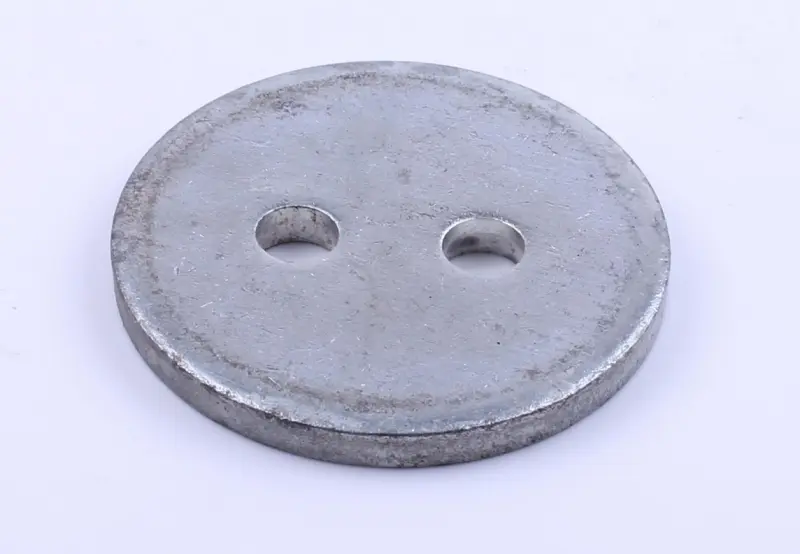

Шайба имеет форму плоского круглого диска с двумя сквозными отверстиями. При подборе имеют значение и наружный контур, и расположение отверстий. Деталь должна прилегать к своей опорной поверхности без перекоса и совпадать с ответной частью соединения. Одного сходства по диаметру недостаточно: отличие толщины или расстояния между отверстиями может помешать правильной сборке.

Поводом для замены служат трещины, изгиб, вытянутые отверстия, глубокие следы выработки и повреждения опорных поверхностей. Ослабление крепления, перекос при сборке и работа с люфтом ускоряют износ. Если рычаг стал смещаться в месте фиксации или крепеж регулярно ослабевает, соединение стоит разобрать и осмотреть. Эти признаки сами по себе не доказывают неисправность шайбы: причиной может быть изношенная ответная деталь или поврежденный крепеж.

Что сверить при подборе

Сравните новую шайбу со снятой: наружный диаметр, толщину, диаметр обоих отверстий и межцентровое расстояние. Проверьте расположение отверстий относительно края диска и форму прилегающих поверхностей. Измеряйте по участкам, которые не разрушены износом; деформированная кромка или разбитое отверстие дают неверный ориентир. При сильном повреждении старой шайбы дополнительно сверяйте посадку на самом механизме.

Учитывайте место для шайбы в собранном соединении и положение соседних деталей. Слишком большая толщина может изменить посадку крепежа, слишком малая — оставить нежелательное перемещение. Несовпадение отверстий создает перекос и мешает равномерному прилеганию. Не стоит компенсировать ошибку подбора растачиванием отверстий или добавлением случайных прокладок: так меняются условия фиксации рычага.

Установка и проверка

Замену выполняют на остановленной технике, сняв нагрузку с подъемника и исключив самопроизвольное перемещение связанных с ним деталей. До разборки запомните положение шайбы и порядок крепежа. Очистите посадочное место от грязи и рыхлой коррозии, осмотрите опорную поверхность рычага, ответную часть крепления и резьбу. Изношенные сопряженные детали и поврежденный крепеж заменяют вместе с шайбой, если они мешают восстановить плотную посадку.

Установите шайбу в штатное положение, совместите отверстия и убедитесь, что она прилегает без принудительного изгиба. Крепеж затягивайте по требованиям руководства к конкретной технике. После сборки проверьте фиксацию рычага и отсутствие контакта с соседними деталями там, где его быть не должно. Пробную проверку механизма начинайте без рабочей нагрузки. Если сохраняются люфт, перекос или заедание, повторно проверьте посадку и состояние сопряжения: одной новой шайбой износ всего соединения не устранить.
