Шайба стопорная ступицы переднего колеса Jinma 200/204/240/244 AMG

Стопорная шайба ступицы переднего колеса Jinma 200/204/240/244 AMG предназначена для фиксации деталей ступичного соединения в предусмотренном конструкцией положении. При ремонте ступицы такой стопор проверяют вместе с посадочным местом: от правильного сопряжения зависит, сможет ли он удерживать установленную деталь от смещения. Замена нужна при повреждении самого стопора или утрате его правильной формы.

Конструкция и причины замены

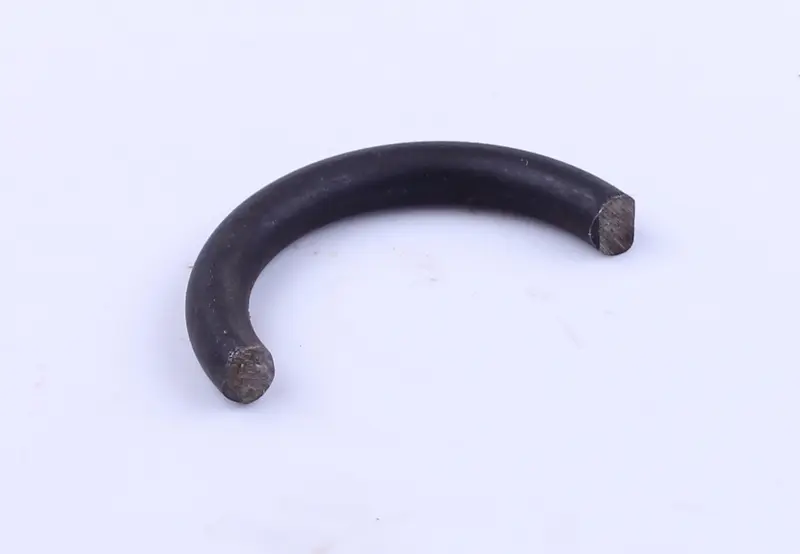

Деталь имеет открытую дугообразную форму, округлое сечение и два свободных конца. При подборе здесь важны не только общий размер, но и профиль дуги, толщина сечения, расстояние между концами. Стопор должен соответствовать своему месту в соединении: внешне близкая деталь с другой геометрией может упираться в соседние поверхности или не занимать нужное положение.

Повод для замены — трещины, надломы на концах, заметная деформация, глубокие следы износа и коррозионные повреждения. Особенно внимательно осматривают участки контакта с удерживаемой деталью. Если стопор был перекошен, выдавлен из посадочного места или повреждён при разборке, сначала выясняют причину. Установка новой шайбы в изношенное либо разбитое место сама по себе не восстанавливает надёжность фиксации.

Что сверить при подборе

Сравните снятый стопор с заменой по форме, внутреннему и наружному габариту дуги, толщине сечения и очертанию концов. Проверьте также размеры и состояние места, в котором он устанавливается. Если старая деталь сильно разогнута или часть её отсутствует, использовать её как единственный образец нельзя: ориентиром служат конструкция соединения и схема ступицы конкретной машины. Сходство названий не заменяет проверки геометрии.

При разборке полезно сохранить последовательность расположения крепежа, шайб и других деталей рядом со стопором. Осмотрите контактные поверхности на задиры, выработку и следы перекоса. Люфт колеса, стук или нагрев ступицы требуют отдельной проверки подшипников и крепления: эти признаки не указывают однозначно на неисправность стопорной шайбы. Сопутствующие детали заменяют по их состоянию, а не только потому, что ступица уже разобрана.

Установка и проверка

Работайте на надёжно закреплённой технике с разгруженным колесом. До снятия старого стопора запомните его положение и способ удержания. Очистите посадочное место от загрязнений, затем установите новую деталь в последовательности, предусмотренной для этой ступицы. Не подгоняйте неподходящий стопор ударами, стачиванием концов или произвольным изменением дуги: такая подгонка меняет условия его посадки.

После сборки убедитесь, что шайба заняла предусмотренное положение без перекоса и не мешает соседним деталям. Проверьте фиксацию соединения, свободное вращение колеса и отсутствие недопустимого люфта по требованиям к ступице. Неправильно подобранный или неполностью установленный стопор может сместиться и перестать удерживать детали. Если посадка вызывает сомнения, соединение разбирают и повторно проверяют соответствие деталей до эксплуатации техники.
