Шайба стопорная конической шестерни заднего моста DongFeng 354 AMG

Стопорная шайба конической шестерни заднего моста DongFeng 354 служит для механического стопорения крепежа в месте установки шестерни. Она помогает сохранять его затяжку при вибрации и переменных нагрузках в трансмиссии. При ремонте этой части моста состояние шайбы проверяют вместе с крепежом: повреждённая стопорная деталь не должна возвращаться в сборку только потому, что ещё помещается на своё место.

Конструкция и назначение

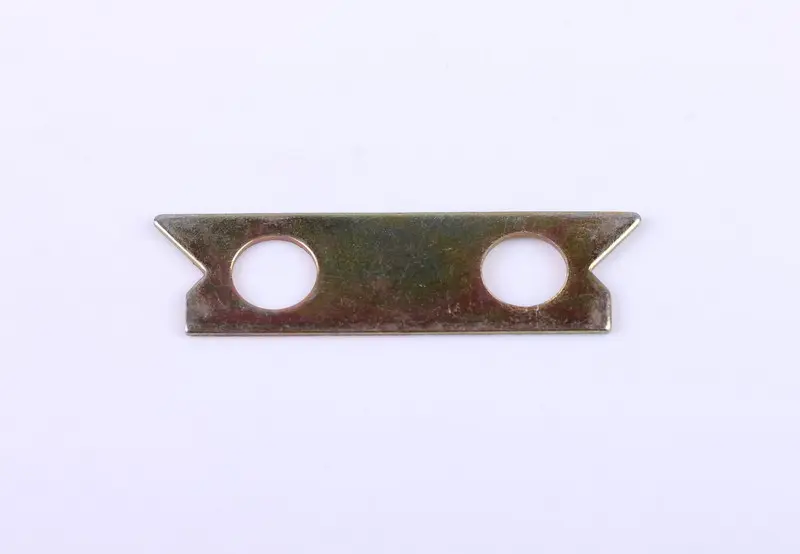

Шайба имеет форму продолговатой плоской пластины с двумя круглыми отверстиями и боковыми вырезами на концах. Поэтому при подборе нужно учитывать весь контур, а не только диаметр одного отверстия. Отверстия должны совпадать с креплением, а края — занимать предусмотренное конструкцией положение. Шайба работает как часть крепления; использовать её для компенсации зазоров или изменения положения шестерни нельзя.

Когда нужна замена

Причины заменить шайбу — трещины, надрывы возле отверстий и вырезов, вытянутые отверстия, сильная коррозия или деформация, мешающая плотному прилеганию. Особого внимания требуют участки, которые участвовали в стопорении и разгибались при разборке. Повторное сгибание ослабляет такие места: даже если пластину удалось выпрямить, это не означает, что она сохранит прежнюю способность удерживать крепёж.

Если при вскрытии обнаружено ослабленное крепление, одной новой шайбы может оказаться недостаточно. Рядом проверяют резьбу, головки крепежа и опорные поверхности, осматривают места контакта на предмет выработки. Повреждённые крепёжные детали заменяют вместе с шайбой по результатам осмотра. Шум и люфт в мосту сами по себе не указывают именно на её неисправность, но дают повод проверить соединение при разборке.

Что сверить при подборе

Сопоставьте новую шайбу со снятой: общую длину и ширину, толщину, диаметр отверстий, расстояние между их центрами, форму торцов и расположение вырезов. У старой деформированной детали размеры лучше проверять по сохранившимся участкам и посадочному месту. Также учитывайте расположение головок крепежа и свободное пространство вокруг пластины. Совпадение отверстий ещё не означает правильную посадку: слишком широкий край может упираться в соседнюю деталь, а неподходящая толщина — мешать сборке соединения.

Особенности установки

До снятия старой шайбы запомните её ориентацию и способ стопорения. Посадочные поверхности очистите от загрязнений и остатков повреждённой детали, затем проверьте, что новая пластина ложится без перекоса, а крепёж проходит через отверстия без натяга. Не подгоняйте отверстия сверлением и не стачивайте края ради установки: так можно нарушить форму, от которой зависит работа стопора.

Крепёж затягивают в порядке и с моментом, предусмотренными руководством по ремонту техники. Стопорение выполняют после затяжки штатным для соединения способом; если конструкция предусматривает отгиб края, используют предназначенный для этого участок. В завершение проверяют прилегание шайбы, фиксацию крепежа и отсутствие контакта с движущимися деталями. Ошибка подбора или незавершённое стопорение могут привести к ослаблению соединения и повреждению соседних деталей моста.
