Шайба сателлита переднего моста Jinma 200/204/240/244 AMG

Шайба сателлита переднего моста Jinma 200/204/240/244 AMG предназначена для установки в месте опоры сателлита. Она участвует в передаче осевой нагрузки и поддержании предусмотренного зазора между деталями механизма. При ремонте такая небольшая деталь заслуживает отдельной проверки: изношенная опорная поверхность может нарушать положение шестерни даже при сохранных зубьях.

Назначение и конструкция

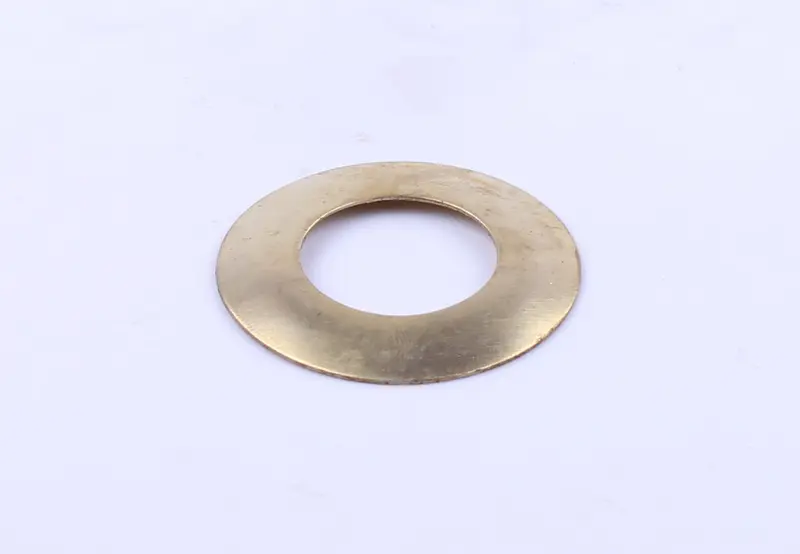

Деталь имеет кольцевую форму, круглое центральное отверстие и сплошную поверхность без разреза. Шайба служит промежуточной опорой между сателлитом и сопряжённой поверхностью. Её задача — воспринимать контактную нагрузку при работе шестерни и ограничивать непосредственное трение сопряжённых деталей. Для правильной работы важны не только наружный диаметр и отверстие, но и толщина, профиль и состояние обеих сторон.

Когда требуется замена

Поводом для замены становятся глубокие круговые борозды, задиры, трещины, выкрашивание кромок или заметная выработка в зоне контакта. Неравномерный износ требует проверки посадки и соседней опорной поверхности: новая шайба не устранит повреждение основания. Увеличенный люфт, шум или рывки в механизме могут сопровождать износ, но сами по себе не доказывают неисправность именно шайбы — состояние оценивают после разборки.

Следы перегрева и прихватывания также требуют внимания. Они могут появляться при недостаточной смазке, попадании загрязнений или чрезмерном поджатии деталей. Если заменить только повреждённую шайбу и оставить причину трения, выработка возникнет снова. Вместе с ней стоит осмотреть сателлит, его ось и поверхность, на которую опирается шайба; повреждённые сопряжённые детали меняют по результатам проверки.

Что сверить при подборе

Сопоставьте шайбу со снятой деталью и устройством конкретного переднего моста. Проверьте наружный диаметр, диаметр отверстия, толщину и форму опорной поверхности. Отдельно сравните профиль: плоская и изогнутая шайбы не становятся взаимозаменяемыми только из-за одинакового отверстия. Толщину изношенной детали измеряйте в нескольких местах, учитывая выработку; окончательный подбор выполняйте по требуемому зазору и ремонтным данным механизма.

Отверстие должно соответствовать посадочному месту, а наружная кромка — не мешать соседним деталям. Слишком тонкая шайба может оставить избыточный осевой ход, слишком толстая — зажать сателлит и затруднить вращение. Ошибка в профиле уменьшает площадь контакта и создаёт местную перегрузку. Поэтому одного совпадения названия техники недостаточно: нужны совпадение геометрии и проверка сопряжения.

Особенности установки

При разборке запомните расположение шайбы и ориентацию её сторон. Удалите с посадочных поверхностей загрязнения и остатки износа, проверьте отсутствие заусенцев. Установите деталь на штатное место с предусмотренной для механизма смазкой, соблюдая порядок сборки. Не компенсируйте неподходящую толщину случайными дополнительными шайбами и не подтачивайте деталь для посадки. После сборки проверьте осевой зазор по ремонтным требованиям и свободное движение сателлита без закусывания.
