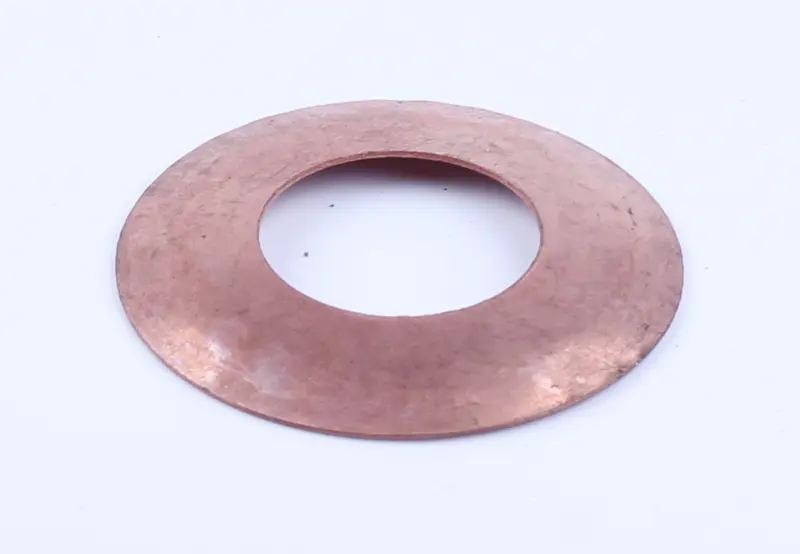

Шайба сателлита переднего моста Foton 244, Jinma 244/264 AMG

Шайба сателлита переднего моста Foton 244, Jinma 244/264 AMG служит опорой для сателлита в дифференциале. Она находится между шестернёй и её опорной поверхностью в корпусе, воспринимает контактную нагрузку и участвует в формировании необходимого зазора. Сателлиты обеспечивают разную скорость вращения колёс при повороте, поэтому состояние их опор влияет на работу механизма под нагрузкой.

Форма и назначение

Шайба имеет кольцевую форму с центральным отверстием и изогнутой опорной поверхностью. При подборе имеет значение не только диаметр, но и профиль: деталь должна правильно прилегать к сопряжённым поверхностям. Произвольная плоская шайба с подходящим отверстием не заменяет профильную опору сателлита. Несоответствие формы уменьшает площадь контакта и создаёт местную нагрузку на кромки.

Когда нужна замена

После разборки шайбу проверяют на задиры, глубокие круговые борозды, трещины, выкрашивание краёв и неравномерную выработку. Потеря толщины или деформация меняет положение сателлита относительно соседних деталей. Поводом для проверки могут стать увеличенный люфт, стук при смене нагрузки или металлические частицы в смазке. Эти признаки требуют осмотра дифференциала: по одному шуму определить износ именно шайбы нельзя.

Ускоренному износу опоры способствуют загрязнённая смазка, недостаточное смазывание и повреждение поверхности, с которой она соприкасается. Вместе с шайбой осматривают тыльную сторону сателлита, его отверстие, ось и посадочное место в корпусе. Если на них остались задиры или выраженная выработка, новая шайба будет работать по повреждённой поверхности и быстро износится.

Что сверить при подборе

• Наружный диаметр и диаметр центрального отверстия — шайба должна занимать своё место без помех соседним деталям.
• Толщину и профиль изгиба — они определяют прилегание и положение шестерни в собранном механизме.
• Форму кромок и сопряжение с тыльной стороной сателлита — контакт не должен приходиться только на отдельный край.
• Исполнение установленного дифференциала и каталожное обозначение снятой детали, если оно известно.

Сильно изношенную шайбу используют как образец формы, но её остаточную толщину нельзя принимать за требуемую без проверки. Размеры сопоставляют с каталогом конкретного моста или ремонтной документацией. Ошибка по толщине может оставить лишний зазор либо вызвать тугое вращение; неподходящее отверстие мешает правильной посадке.

Особенности установки

При разборке сохраняют порядок расположения деталей и отмечают ориентацию шайбы. Опорные поверхности очищают от загрязнений и осматривают, новую шайбу смазывают составом, предусмотренным для моста. Её устанавливают с правильным прилеганием к сателлиту и корпусу, без перекоса. Нельзя подгонять посадку ударами или произвольно добавлять шайбы ради устранения люфта.

После сборки проверяют плавность движения сателлитов и зазоры по документации на мост. Заедание или заметный перекос — повод повторно проверить подбор и расположение деталей. При замене также оценивают остальные опорные шайбы; повреждённые уплотнения, снятые для доступа к дифференциалу, заменяют по состоянию и требованиям сборки.
