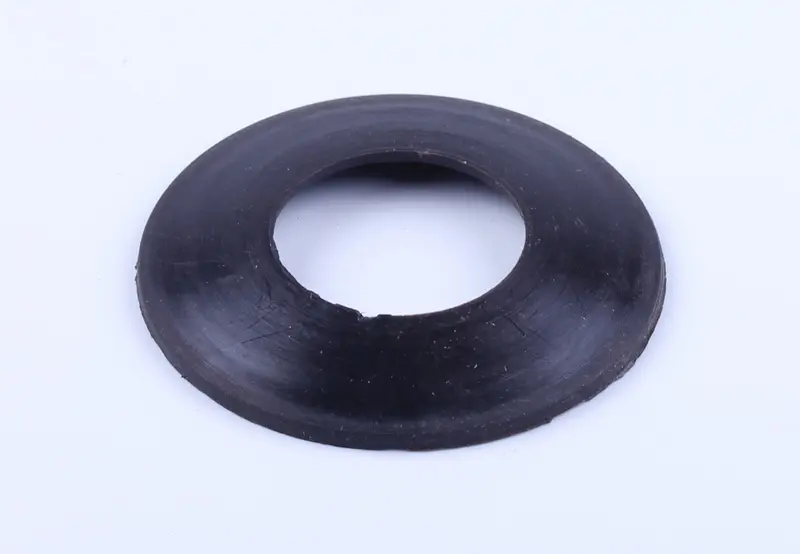

Шайба сателлита заднего моста Foton 244, Jinma 244/264 AMG

Шайба сателлита заднего моста Foton 244, Jinma 244/264 AMG предназначена для установки в дифференциале. Она служит опорой сателлиту со стороны корпуса и участвует в формировании зазора между деталями. При повороте дифференциал позволяет ведущим колёсам вращаться с разной скоростью, а опорная шайба принимает контакт со стороны вращающейся шестерни. Её состояние важно для правильного положения сателлита и сохранения его опорной поверхности.

Конструкция и назначение

Деталь имеет кольцевую форму с центральным отверстием и выгнутым профилем. При подборе такой шайбы учитывают не только диаметры, но и форму опоры: она должна соответствовать месту установки за сателлитом. Произвольная плоская шайба не заменяет профильную, даже если проходит по отверстию. Несоответствие профиля меняет площадь контакта, создаёт нагрузку на отдельные участки и может ускорить износ сопряжённых поверхностей.

Когда требуется замена

Шайбу проверяют при разборке дифференциала, особенно если обнаружены повышенный люфт сателлитов, задиры или металлические частицы в масле. Основания для замены — трещины, сколы кромок, глубокие борозды, заметное истончение и деформация. Гладкий след контакта сам по себе ещё не определяет пригодность детали: нужно оценить сохранность профиля и фактический зазор. Шум в мосту также не указывает только на шайбу, поэтому состояние шестерни и её опоры проверяют вместе.

Что сверить при подборе

Сопоставьте снятую шайбу с новой по наружному диаметру, размеру центрального отверстия, толщине и кривизне. Толщину профильной детали сравнивают на одинаковых участках, не принимая общую высоту изгиба за толщину стенки. Сильно изношенный образец может давать ошибочный ориентир, поэтому полезно сверить размеры с документацией конкретного дифференциала. Учитывайте конструкцию установленного моста: совпадение модели трактора не заменяет проверки самой детали, особенно после предыдущих ремонтов.

Установка и проверка

До разборки запомните положение шайбы относительно сателлита и корпуса. Очистите место посадки от загрязнений и продуктов износа, осмотрите опорную сторону шестерни, ось сателлитов и поверхность корпуса под шайбой. Если на сопряжённых деталях остались задиры или выработка, новая шайба не устранит их влияние. Повреждённые детали заменяют по результатам осмотра; при разборке также проверяют состояние соседних опорных шайб и снятых стопорных деталей.

При сборке соблюдайте ориентацию профиля и смажьте контактные поверхности маслом, предусмотренным для моста. Шайба должна занять своё место без перекоса и доработки отверстия. После сборки проверьте плавность движения сателлитов и зазоры по требованиям ремонтной документации. Слишком толстая или неверно выгнутая шайба может вызвать заедание, а слишком тонкая — оставить избыточный люфт. Компенсировать ошибку подбора случайным набором шайб не стоит: правильную посадку обеспечивает соответствие геометрии детали и опоры.
