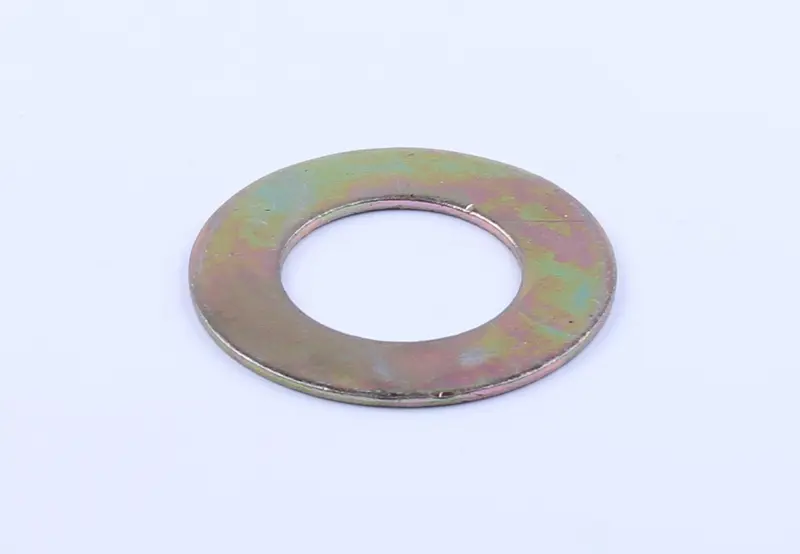

Шайба сателлита Xingtai 120 AMG

Шайба сателлита Xingtai 120 AMG — деталь опоры сателлита в дифференциале. Она располагается между шестернёй и её опорной поверхностью, воспринимает контактную нагрузку и участвует в поддержании необходимого зазора. От состояния этой небольшой детали зависит, насколько свободно сателлит вращается и правильно ли занимает своё место в механизме. При ремонте дифференциала шайбу проверяют вместе с шестернёй и поверхностью, к которой она прилегает.

Конструкция и назначение

Шайба имеет кольцевую форму с круглым центральным отверстием и сплошной опорной поверхностью без разреза. Такая деталь работает в паре с соседними поверхностями: её задача — обеспечить предусмотренное конструкцией опирание сателлита. Здесь имеют значение не только наружный диаметр и отверстие, но и толщина, профиль и качество прилегания. Обычная крепёжная шайба, даже если она проходит по отверстию, не служит основанием для правильной замены.

Когда требуется замена

Поводом для замены становятся глубокие круговые борозды, задиры, трещины, выкрашивание кромок и заметная выработка контактной стороны. Изогнутая шайба или деталь с неравномерным износом также требует внимания. Повреждения могут возникать при недостаточной смазке, попадании частиц износа и работе с чрезмерным зазором. Стук, шум или увеличенный люфт в дифференциале — причины осмотреть сопряжённые детали, однако сами по себе эти признаки ещё не указывают именно на шайбу.

Что сверить при подборе

Сопоставьте снятую шайбу с заменой по наружному и внутреннему диаметрам, толщине и форме обеих сторон. Проверьте профиль опорной поверхности, наличие фасок и то, как деталь располагается на своём месте. Отверстие должно соответствовать посадке, а наружная кромка — не мешать соседним деталям. Сильно изношенная шайба не подходит как единственный образец толщины: её размеры сверяют с ремонтными данными механизма. Если сохранился каталожный номер снятой детали, его также используют для проверки соответствия.

Установка и проверка

При разборке запомните положение шайбы и последовательность деталей. Очистите посадочное место от загрязнений и частиц износа, осмотрите опорную сторону сателлита, его ось и поверхность корпуса. Глубокие задиры и повреждённые посадки нельзя компенсировать одной новой шайбой: причина ускоренного износа останется. Сопряжённые детали с недопустимой выработкой заменяют по результатам осмотра.

Устанавливайте шайбу в предусмотренном положении, используя смазку, указанную для механизма. После сборки проверьте свободное вращение сателлита и зазоры по ремонтной документации. Не подгоняйте толщину шлифованием и не набирайте её несколькими случайными шайбами. Слишком толстая деталь может зажать шестерню, а слишком тонкая — оставить избыточный люфт и ударную нагрузку. Перекос или неполное прилегание ускоряют износ контактных поверхностей, поэтому правильную посадку проверяют до окончательного закрытия корпуса.
