Шайба пружины упорная Jinma 404 AMG

Упорная шайба пружины Jinma 404 AMG служит опорой для торца пружины и передаёт её усилие на сопряжённую поверхность механизма. При ремонте такую деталь проверяют вместе с пружиной: от состояния опоры зависит ровность её посадки. Если шайба деформирована или продавлена, установка одной новой пружины не устраняет причину перекоса.

Конструкция и назначение

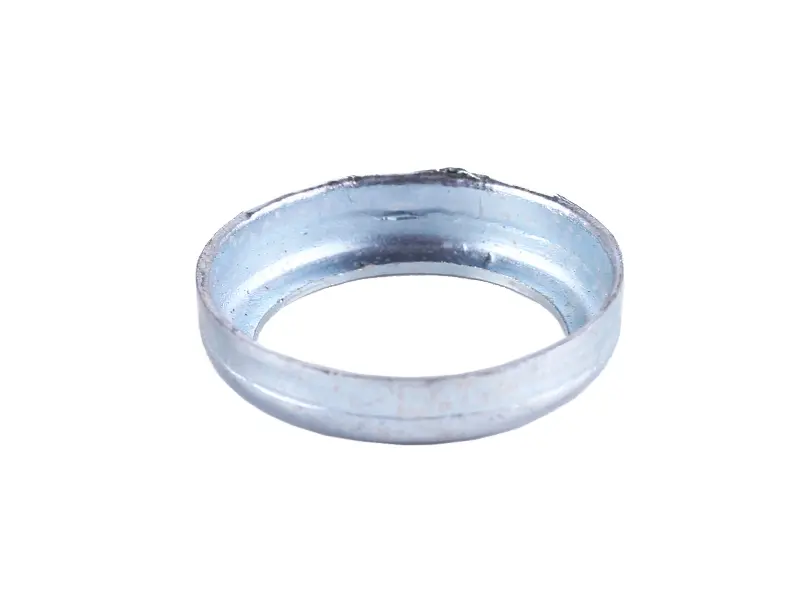

Шайба имеет кольцевую форму, центральное отверстие и приподнятый наружный бортик. Профиль с углублением образует посадочное место для сопряжённой детали. При подборе имеет значение вся форма сечения, а не только диаметр отверстия: плоская шайба с близкими размерами не воспроизводит такую опору. Бортик и переход между дном и стенкой должны соответствовать посадке в механизме.

Когда нужна замена

Причины для замены — трещины, замятый край, заметная выработка в месте контакта с пружиной, потеря формы или повреждение поверхности коррозией. Осмотрите шайбу по всей окружности: след контакта только с одной стороны может указывать на перекос пружины либо её опоры. Глубокая канавка, надрыв у бортика и продавленный участок требуют внимания даже тогда, когда кольцо остаётся целым.

Неравномерное усилие или заедание механизма сами по себе ещё не определяют виновную деталь. После разборки проверьте торцевой виток пружины, поверхность под шайбой и направляющую, если она предусмотрена конструкцией. Сломанный виток или повреждённая посадка могут снова испортить новую шайбу. Следы износа полезно оценивать на обеих соприкасающихся деталях, чтобы устранить причину повреждения.

Что сверить при подборе

Сравните снятую шайбу с заменой по наружному и внутреннему диаметрам, общей высоте, толщине опорной части и форме бортика. Учитывайте глубину углубления и ширину поверхности, на которую опирается пружина. Изношенную деталь измеряйте на сохранившихся участках: замятый край и протёртое дно искажают результат. Сверьте также расположение шайбы в схеме именно того механизма, который ремонтируете.

Пружина должна занимать предусмотренное посадочное место без перекоса и контакта с неподходящими участками бортика. Слишком тесное отверстие мешает правильной посадке, а чрезмерный зазор может позволить опоре смещаться. Несоответствие высоты или профиля меняет положение пружины и условия её сжатия. Подгонка молотком или случайная подкладка из нескольких шайб не заменяют правильный подбор.

Установка и проверка

До снятия запомните ориентацию шайбы и порядок соседних деталей. Если пружина находится под нагрузкой, сначала разгрузите её предусмотренным для механизма способом, удерживая от резкого освобождения. Очистите посадочные поверхности и осмотрите их на заусенцы и выработку. Установите шайбу в штатном направлении, без ударов по бортику, и убедитесь, что торец пружины опирается ровно. После сборки проверьте посадку и доступный ход механизма по его инструкции: шайба не должна быть перекошена или зажата соседними деталями.
