Шайба замковая полуоси конечной передачи DongFeng 240/244 AMG

Замковая шайба полуоси конечной передачи DongFeng 240/244 AMG предназначена для стопорения крепежа в соединении полуоси. Она помогает сохранить затянутое соединение: после сборки стопорные участки шайбы удерживают крепёж от самопроизвольного поворота. Для конечной передачи это существенно, поскольку ослабление фиксации может нарушить положение сопряжённых деталей и привести к появлению люфта.

Конструкция и назначение

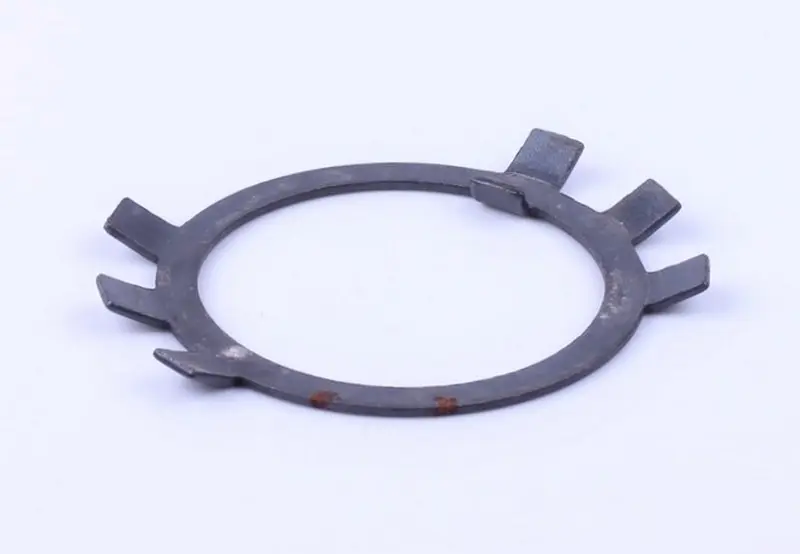

Шайба имеет кольцевую форму с большим центральным отверстием и несколькими выступающими по наружному краю лепестками. Лепестки служат для механического стопорения; при сборке задействуют те участки, которые предусмотрены конструкцией соединения. Такая фиксация дополняет затяжку крепежа, поэтому одной установки шайбы недостаточно: сначала соединение должно быть правильно собрано и затянуто.

Поводом для замены становятся трещины у основания лепестков, надломленные или отсутствующие выступы, деформация кольца и повреждение посадочных кромок. Особое внимание стоит уделить участкам, которые уже отгибали при разборке. Повторные перегибы ослабляют их, и внешне целый лепесток может надломиться при очередном стопорении. Шайбу с такими повреждениями не стоит возвращать в соединение.

Что сверить при подборе

Сравните новую шайбу со снятой: внутренний и наружный диаметры, толщину кольца, количество, ширину и расположение лепестков. Проверьте также форму отверстия и все выступы, отгибы или вырезы, участвующие в фиксации. Лучше сопоставлять неповреждённые участки старой детали: вытянутый край или сильно загнутый лепесток могут исказить представление об исходной форме.

Посадочное отверстие должно соответствовать месту установки, а лепестки — попадать к предусмотренным поверхностям стопорения. Слишком толстая шайба изменит положение крепежа, слишком тонкая может деформироваться при затяжке. Несовпадение отверстия или расположения выступов мешает правильной посадке. Не подгоняйте неподходящую деталь расточкой отверстия, удалением лепестков или добавлением других шайб.

Установка и проверка соединения

При разборке сначала освободите стопорение, затем отворачивайте крепёж. После снятия очистите посадочную поверхность и осмотрите резьбу, опорную поверхность крепежа и места контакта лепестков. Забоины, повреждённая резьба или изношенные поверхности фиксации требуют устранения: новая шайба сама по себе эти дефекты не исправит. Если обнаружен люфт полуоси, дополнительно проверьте состояние её опор и сопряжённых деталей.

Устанавливайте шайбу в предусмотренном конструкцией положении, без перекоса и посторонних частиц под кольцом. Затяжку и регулировку соединения выполняйте по руководству к технике, а лепестки фиксируйте после завершения этих операций. При отгибании не допускайте трещин у основания и не перегибайте один участок многократно. В конце убедитесь, что шайба прилегает к опоре, крепёж застопорен, а выступы не задевают соседние подвижные детали. Неправильная посадка или слабое стопорение могут привести к ослаблению соединения даже при первоначально правильной затяжке.
