Металлическая крышка передней звезды Active

Металлическая крышка передней звезды Active

Крышка предназначена для закрытия передней, или ведущей, звезды привода на мопедах семейства Active. Она устанавливается сбоку двигателя и образует внешний кожух над звездой и проходящим рядом участком цепи. Деталь нужна при восстановлении мопеда после повреждения, деформации либо утраты штатной крышки, а также при ремонте зоны цепного привода.

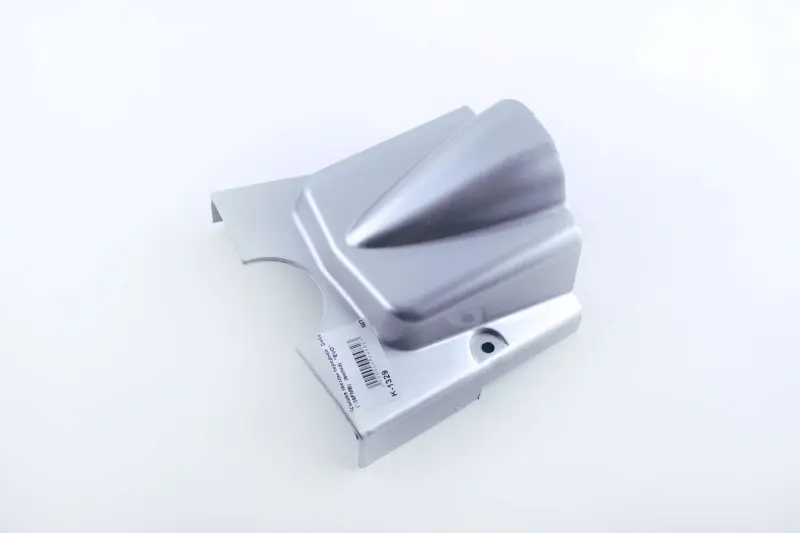

Металлическая конструкция имеет выраженную выпуклую часть над звездой, направляющие ребра, вырез со стороны цепи и крепежные отверстия. Такая форма создает необходимое внутреннее пространство для вращения звезды и движения цепи. Крышка отделяет подвижные детали привода от внешней стороны мопеда и помогает ограничить попадание крупных загрязнений непосредственно в закрываемую область.

Что учитывать при подборе

Обозначение Active относится к семейству мопедов, внутри которого встречаются разные исполнения двигателей и боковых крышек. Поэтому одного названия модели недостаточно для безошибочного выбора. Перед покупкой сопоставьте новую деталь со снятой крышкой и посадочной частью картера. Основными ориентирами служат общий контур, расположение крепежных точек, форма выреза под цепь и глубина выпуклого участка.

• Посадочный контур: края крышки должны соответствовать свободному месту на картере и не упираться в соседние детали.
• Крепежные точки: количество и взаимное расположение отверстий необходимо сравнить со штатными местами крепления.
• Проход цепи: вырез должен оставлять цепи свободный ход без касания кромок во всем доступном диапазоне положения.
• Зазор над звездой: внутренняя выпуклая часть не должна соприкасаться со звездой, фиксирующими деталями или цепью.
• Соседние компоненты: проверьте расположение рычага переключения передач, проводки и других деталей рядом с местом установки.

Когда крышку стоит заменить

Поводом для замены становится трещина, заметный изгиб, повреждение крепежного отверстия либо постоянное касание цепи о корпус. Деформированная крышка может занять неправильное положение относительно звезды, поэтому попытка притянуть ее винтами не устраняет причину контакта. Если отверстия разбиты или края детали мешают свободному движению цепи, устанавливают исправную крышку с подходящей геометрией.

Перед монтажом участок вокруг ведущей звезды очищают от скопившейся грязи и излишков старой смазки. Одновременно проверяют состояние цепи, зубьев звезды, ее фиксации и резьбовых мест картера. Крышку сначала устанавливают без окончательной затяжки: она должна сесть ровно, без перекоса и принудительного совмещения отверстий. Крепеж затягивают равномерно, не деформируя корпус.

Проверка после установки

После монтажа убедитесь, что цепь нигде не касается крышки, а рычаг переключения передач перемещается свободно. Колесо прокручивают вручную при выключенном двигателе и контролируют зазор на всем обороте цепи. Постороннее шуршание, металлический след на внутренней стороне или смещение корпуса указывают на несовпадение формы, неправильную посадку либо проблему с положением цепи.

Крышка закрывает только наружную часть зоны передней звезды и не заменяет обслуживание привода. Натяжение и состояние цепи, износ зубьев и надежность фиксации звезды проверяют отдельно. Точное сопоставление формы и креплений особенно важно после замены двигателя, картера или ранее установленного нестандартного кожуха.
