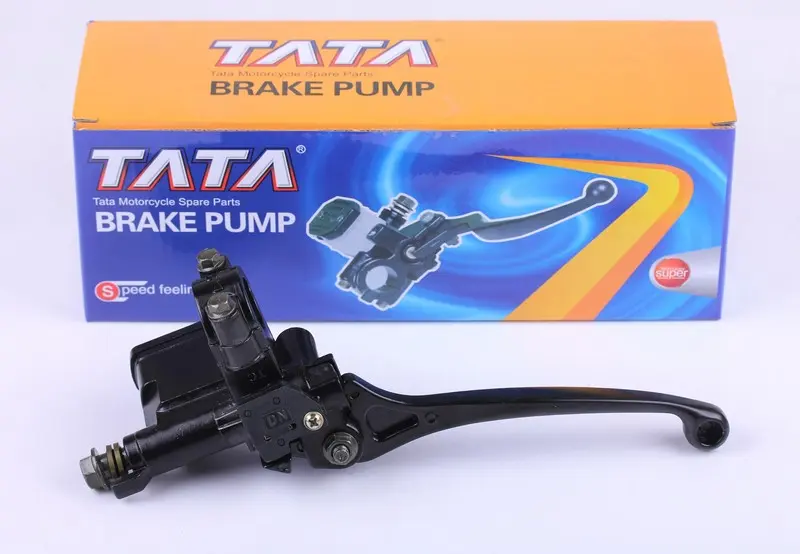

Главный тормозной цилиндр (ГТЦ) Honda DIO правый с рычагом AMG-2

Правый главный тормозной цилиндр с рычагом для Honda DIO — тормозная машинка, которая передаёт усилие руки в гидравлический привод тормоза. При нажатии на рычаг поршень создаёт давление жидкости, а после отпускания механизм должен возвращаться в исходное положение. Машинку меняют при неисправности самого цилиндра, повреждении корпуса или крепления, когда восстановить нормальную работу регулировкой рычага уже нельзя.

Конструкция и работа

В одном узле объединены корпус цилиндра, бачок тормозной жидкости и рычаг. Корпус и изогнутый рычаг чёрные. Бачок служит запасом жидкости для гидропривода, а рычаг позволяет дозировать усилие рукой. Правое расположение определяет положение крепления, рычага и подключения шланга: при подборе нужно учитывать всю геометрию машинки, а не только её общий вид.

Поводом проверить ГТЦ становятся следы жидкости на корпусе, возле поршня или соединения шланга, заедание рычага и его неполный возврат. Ещё один признак — рычаг постепенно уходит к рукоятке при постоянном нажатии. Такой симптом может указывать на потерю давления внутри цилиндра. Избыточный свободный ход и мягкое нажатие также встречаются при воздухе в гидроприводе или утечке в другом месте, поэтому сначала устанавливают причину неисправности.

Что сверить со снятой машинкой

Сравните сторону установки, посадку крепления на руле, расположение корпуса относительно рукоятки и форму рычага. Пальцы должны удобно доставать до него, а сам рычаг — свободно двигаться, не задевая облицовку и соседние органы управления. Несовпадение крепления нельзя компенсировать чрезмерной затяжкой: это может повредить корпус или оставить машинку недостаточно закреплённой.

Отдельно проверьте место подключения тормозного шланга, резьбу соединения и направление выхода шланга. После установки шланг не должен перегибаться или натягиваться при повороте руля. Сверьте рабочий диаметр цилиндра по техническим данным снятой детали или документации техники: от него зависит соотношение усилия на рычаге и его хода. Если штатная машинка связана с выключателем стоп-сигнала, сопоставьте способ его крепления и взаимодействия с рычагом.

Замена и проверка

При снятии защищают окрашенные поверхности от тормозной жидкости и не допускают попадания грязи в открытый шланг. Новую машинку закрепляют в штатном положении, подключают шланг с исправными уплотнениями и затягивают соединения по требованиям изготовителя техники. Тип жидкости выбирают по документации тормозной системы; смешивать составы без проверки их совместимости нельзя.

После подключения гидропривод заполняют жидкостью и удаляют воздух. Проверяют герметичность соединений под нажатием, свободный возврат рычага и отсутствие остаточного подтормаживания после его отпускания. Одновременно осматривают тормозной шланг, соединительный крепёж и уплотнения: трещины, потёртости и следы течи требуют устранения. Если предусмотрен выключатель стоп-сигнала, проверяют его срабатывание.

Неверно подобранный цилиндр может дать слишком большой ход рычага, чрезмерное усилие или неполное отпускание тормоза. До начала движения рычаг должен уверенно удерживать давление, а соединения оставаться сухими. Проверку торможения проводят на малой скорости в безопасном месте только после проверки герметичности и возврата механизма.
