Электростартер для мотоблока 190N/195N (12/15Hp), 12 В, Z-10, 75,00mm, AMG

Электростартер для мотоблоков 190N/195N с обозначением мощности двигателя 12/15Hp служит для запуска мотора от аккумулятора. Он проворачивает двигатель через зубчатый венец маховика, пока тот не начнёт работать самостоятельно. Обозначение Z-10 указывает на 10 зубьев приводной шестерни, а маркировка 12V — на напряжение питания 12 В. В обозначении стартера также сохранены 75,00mm и AMG.

Устройство и работа

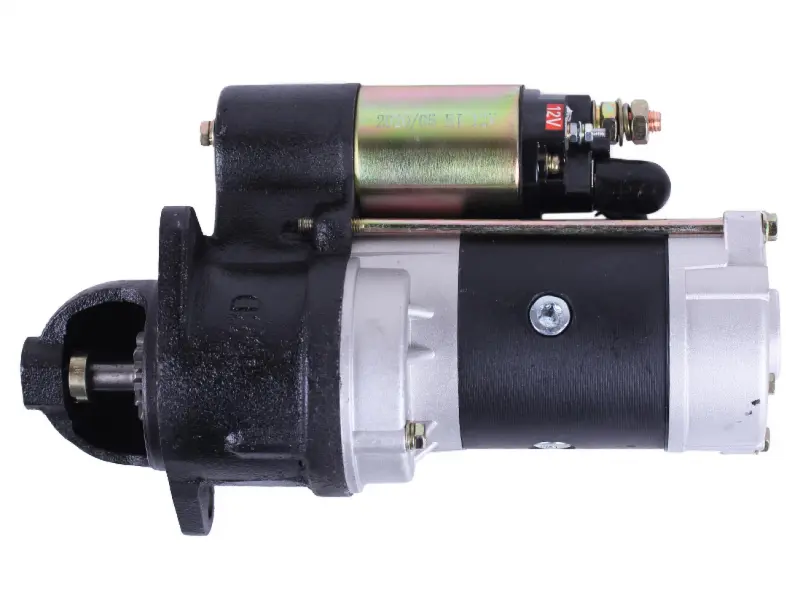

Стартер объединяет электродвигатель, переднюю часть корпуса с приводной шестернёй и расположенное сверху втягивающее реле. На реле находятся выводы подключения, а фланец корпуса служит для крепления стартера к двигателю. При запуске привод вводит шестерню в зацепление с венцом маховика, и электродвигатель передаёт ему вращение. После запуска привод должен выйти из зацепления: стартер рассчитан на кратковременную работу.

Когда требуется замена

Повод проверить стартер — медленное прокручивание двигателя, щелчок без вращения, периодические отказы запуска или вращение стартера без проворачивания мотора. Скрежет при включении может указывать на износ зубьев либо неправильное зацепление. Такие симптомы бывают и при разряженном аккумуляторе, окисленных соединениях или плохом контакте массы, поэтому сами по себе ещё не доказывают поломку стартера.

Замена узла целиком уместна при повреждении корпуса или креплений, значительном износе привода, неисправности электродвигателя либо нескольких одновременных дефектах. Длительные попытки запуска перегревают стартер, а повторное включение при уже работающем двигателе может повредить шестерню и венец маховика.

Что сверить при подборе

Сопоставьте снятый стартер с заменой по форме передней части корпуса, посадке фланца, расположению и диаметрам крепёжных отверстий. Проверьте число и геометрию зубьев шестерни, её положение относительно монтажной плоскости. Совпадения числа зубьев недостаточно: неверный вылет привода способен вызвать неполное зацепление или заклинивание.

Также сверьте напряжение питания, расположение втягивающего реле и выводов, схему подключения и свободное место вокруг корпуса. Провода должны доставать до своих клемм без натяжения и не касаться движущихся либо горячих деталей. Ошибка в посадке или расположении привода приводит к шуму, ускоренному износу зубьев и повторным отказам запуска.

Установка и проверка

Отключите аккумулятор, начиная с минусовой клеммы, и зафиксируйте расположение проводов. Отсоедините их от стартера, затем снимите крепёж, поддерживая корпус. Очистите посадочную поверхность и осмотрите доступный участок венца маховика, крепления, силовой кабель и контакт массы. Повреждённые наконечники и изоляцию нужно восстановить, а изношенный венец оценить до установки нового стартера.

Установите стартер без перекоса; крепёж не должен втягивать с усилием неправильно севший корпус. Затяните соединения по требованиям двигателя и подключите провода, не проворачивая выводы реле. После подключения аккумулятора выполните короткую пробу: двигатель должен прокручиваться без скрежета, а стартер — отключаться после отпускания управления запуском. При постороннем звуке остановите проверку и проверьте посадку и зацепление.
