Электростартер для мотоблока 178F/186F (6/9Hp) AMG-3

Электростартер для мотоблоков с двигателями 178F/186F (6/9Hp) проворачивает коленчатый вал при запуске. Он нужен для замены стартера, который перестал срабатывать, вращается с перебоями или не обеспечивает нормальное прокручивание двигателя после проверки аккумулятора и проводки. Стартер работает кратковременно: его задача — запустить двигатель, а не вращать его постоянно.

Устройство и работа

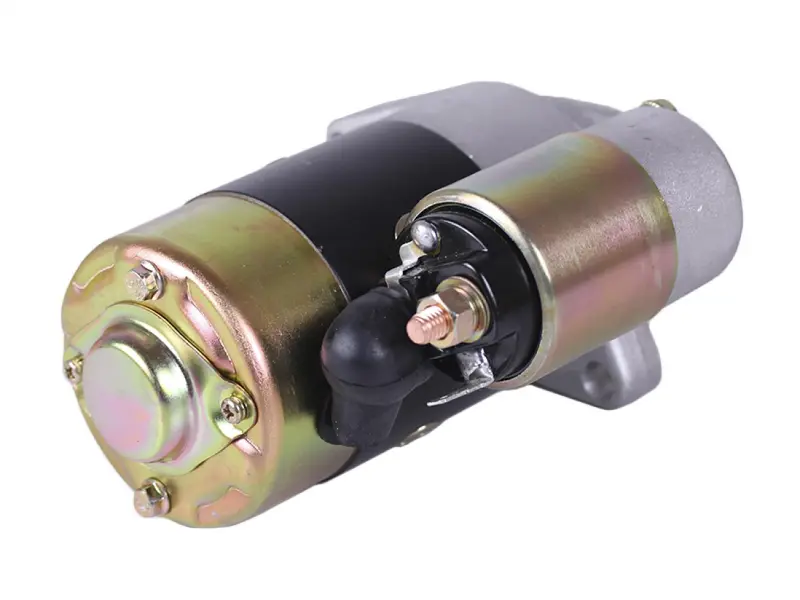

Узел имеет цилиндрический корпус электродвигателя и расположенное сбоку втягивающее реле. На реле находятся резьбовой силовой вывод с гайкой и контакт управления; часть соединения закрыта защитным колпачком. На корпусе предусмотрены крепёжные проушины. При включении запуска реле вводит привод в зацепление с венцом маховика и подаёт питание на электродвигатель стартера. После отпускания пуска привод должен выйти из зацепления.

Когда требуется замена

Повод проверить стартер — щелчок без вращения, медленное прокручивание, периодический отказ или вращение стартера без проворачивания двигателя. Скрежет при запуске требует осмотра привода и венца маховика: повреждённые зубья могут испортить и установленную взамен деталь. Причиной отказа самого стартера бывает износ щёток, контактов реле, опор вала или привода. Однако похожие симптомы дают разряженный аккумулятор, окисленные клеммы и плохое соединение с массой, поэтому один щелчок ещё не означает необходимость замены всего узла.

Что сверить при подборе

Сопоставьте старый стартер с новым по посадочной части, расположению и количеству крепёжных отверстий, форме фланца и вылету привода. Проверьте число и профиль зубьев приводной шестерни, а также положение реле относительно креплений. Эти признаки определяют, сможет ли стартер встать на место и правильно зацепиться с маховиком. Совпадения общего вида корпуса для подбора недостаточно.

Отдельно сверяют рабочее напряжение, направление вращения и расположение выводов по маркировке снятого стартера и документации двигателя. Силовой провод должен подходить к клемме без натяжения, а корпус и реле — помещаться рядом с соседними деталями. Ошибка в посадке или вылете привода может вызвать перекос, скрежет и повреждение зубьев. Несоответствие электрических параметров способно привести к слабому прокручиванию или перегреву.

Установка и проверка

Работу начинают с выключенного зажигания и отключения минусовой клеммы аккумулятора. До снятия проводов отмечают их расположение. После демонтажа очищают посадочную поверхность, осматривают крепёж, наконечники проводов, защитный колпачок и доступную часть венца маховика. Повреждённые наконечники и изоляцию приводят в порядок до подключения нового стартера, изношенный крепёж заменяют.

Стартер должен сесть на место без перекоса и принудительного притягивания болтами. Крепления затягивают по требованиям двигателя, провода укладывают вдали от горячих и движущихся деталей. При затяжке гайки силового вывода не допускают проворачивания шпильки. После подключения аккумулятора выполняют короткий пробный запуск: проверяют ровное прокручивание, отсутствие скрежета и отключение стартера после отпускания пуска. При постороннем звуке проверку прекращают и уточняют посадку и зацепление.
