Рычаг управления оборотами двигателя мотоблока 168F/170F (6,5/7 л.с.) AMG-2

Рычаг управления оборотами двигателя мотоблока 168F/170F (6,5/7 л.с.) AMG-2 служит для изменения положения привода регулировки оборотов. Через него оператор задаёт режим работы двигателя при запуске, прогреве и выполнении работы. Если рукоятка сломана, рычаг заедает или перестал удерживать выбранное положение, управлять оборотами становится неудобно: перемещение руки уже не даёт чёткого и повторяемого результата.

Конструкция и работа

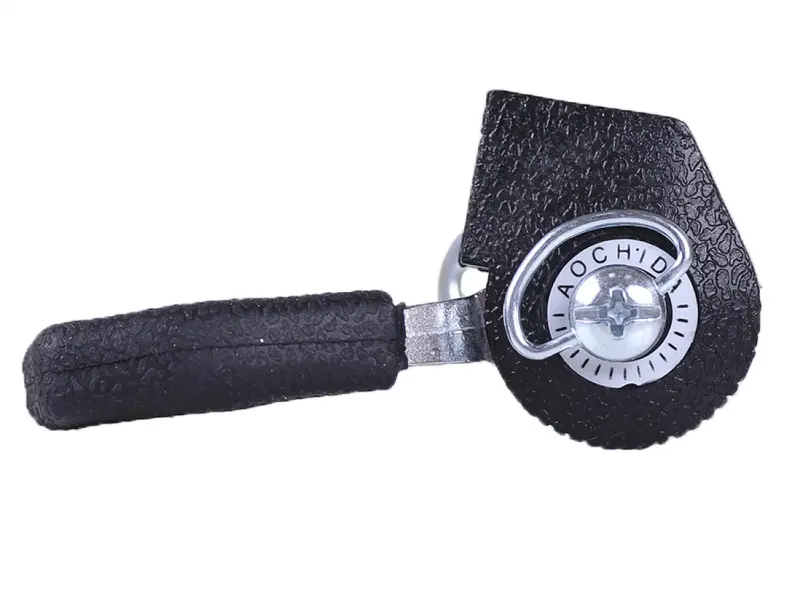

Рычаг имеет вытянутую чёрную рукоятку с рельефной поверхностью, плоскую соединительную часть и чёрное основание. В центре поворотного соединения расположен винт, вокруг него — светлая круговая шкала со штрихами; рядом находится дугообразная скоба. При подборе учитывают всю форму механизма: длина и направление рукоятки, положение основания и доступ к креплению должны позволять свободно перемещать рычаг на установленной технике.

Такой орган управления передаёт движение на привод регулировки, поэтому исправность рукоятки нужно оценивать вместе с её соединением с приводом. Люфт в шарнире, деформация основания или повреждение места присоединения могут давать свободный ход: рычаг уже переместился, а механизм ещё не отреагировал. Тугой ход также требует проверки — причина может находиться как в самом рычаге, так и в присоединённом тросе либо тяге.

Что сверить при подборе

Сравните снятый рычаг с заменой по форме основания, расположению и способу крепления, направлению поворота и диапазону перемещения. Отдельно проверьте место присоединения привода: его положение относительно оси рычага влияет на ход троса или тяги. Совпадения обозначения двигателя недостаточно, если на мотоблоке установлен другой механизм управления или изменено расположение его крепления.

Убедитесь, что рукоятка будет доступна из привычного положения оператора и не упрётся в соседние детали при полном перемещении. Если используется трос, сопоставьте способ закрепления его оболочки и наконечника. Если привод выполнен тягой, проверьте форму соединения и направление её движения. Несоответствие этих точек может ограничить диапазон регулировки или оставить привод постоянно натянутым.

Замена и проверка

Работу выполняют при остановленном и остывшем двигателе, исключив случайный запуск. До разборки запомните положение рычага, способ крепления привода и расположение его фиксаторов. Отсоедините привод, снимите старый механизм и очистите место установки. Осмотрите крепёж, наконечники, трос или тягу: изношенные соединения, перегибы и заедание стоит устранить вместе с заменой рычага, иначе неточность управления сохранится.

Закрепите новый механизм без перекоса и восстановите соединение с приводом. При заглушённом двигателе плавно проведите рукоятку через весь доступный ход: она не должна цеплять соседние детали, а привод — закусываться или доходить до упора раньше рычага. Затем проверьте отклик двигателя в соответствии с инструкцией мотоблока. Неправильно выбранная геометрия или ошибочное закрепление привода способны вызвать неполное снижение оборотов либо недостаточный ход в сторону их увеличения.
