Ролик натяжителя ремня генератора мотоблока 190N/195N (12/15 л. с.) AMG-3

Ролик натяжителя ремня генератора для мотоблока 190N/195N (12/15 л. с.) AMG-3 служит для поддержания натяжения ремня в приводе генератора. От правильного положения ролика зависит, как ремень проходит по шкивам и передаёт вращение. Ослабленный ремень может проскальзывать, а чрезмерно натянутый сильнее нагружает опоры вращающихся деталей.

Конструкция и работа

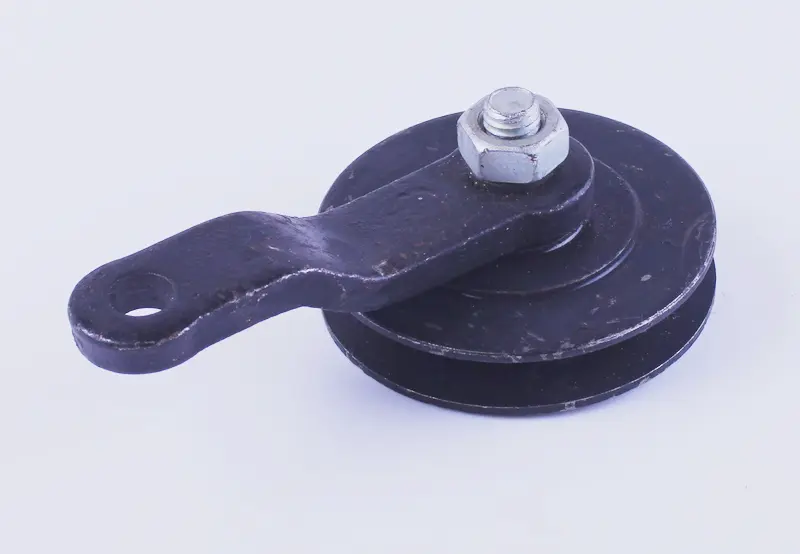

Ролик имеет канавку по окружности и установлен на фигурной планке с крепёжным отверстием на свободном конце. В центре расположено осевое крепление с гайкой. При подборе имеет значение не только сам ролик, но и форма планки: она определяет его положение относительно ремня и места крепления на двигателе.

Рабочая поверхность должна вести ремень ровно, без перекоса и задевания соседних деталей. Если поставить ролик с другим вылетом или неподходящей канавкой, ремень может идти по краю, тереться о борт и быстрее изнашиваться. Совпадения одного крепёжного отверстия недостаточно для правильной установки.

Когда требуется замена

Повод проверить ролик — свист со стороны ремённого привода, неровный ход ремня, заметное биение или шум при вращении. На снятой детали обращают внимание на люфт, заедание, повреждения краёв канавки и выработку рабочей поверхности. Погнутая планка или разбитое крепёжное отверстие также мешают удерживать ремень в нужном положении.

Похожие признаки может давать сам ремень, поэтому его осматривают вместе с роликом. Трещины, расслоение, потёртые боковины и следы масла требуют отдельного внимания. Усиленным натяжением нельзя исправить изношенный ремень или тугое вращение ролика: это увеличивает нагрузку и не устраняет причину неисправности.

Что сверить со снятой деталью

• Наружный диаметр и ширину ролика, форму и ширину канавки под ремень.
• Форму и изгиб планки, расстояние между осью ролика и крепёжным отверстием.
• Диаметр крепёжного отверстия и положение ролика относительно плоскости крепления.
• Осевое крепление и зазоры до соседних деталей во всём предусмотренном диапазоне регулировки.

Сравнивайте детали в одинаковом положении, обращая внимание на сторону изгиба планки. Даже близкие по общему виду ролики могут располагать ремень в разных плоскостях. Ошибка в геометрии крепления приводит к перекосу, а неподходящий размер может не оставить достаточного хода для регулировки натяжения.

Установка и проверка

Замену выполняют на остановленном двигателе, исключив случайный запуск. Сначала запоминают маршрут ремня и положение крепежа, затем ослабляют натяжение и снимают старую деталь. Посадочное место очищают, проверяют крепление, состояние ремня и канавок соседних шкивов. Повреждённый ремень разумно заменить вместе с роликом.

Новый ролик закрепляют в штатном положении, укладывают ремень по его маршруту и регулируют натяжение по требованиям руководства к мотоблоку. После затяжки проверяют свободное вращение, отсутствие перекоса и контакта с неподвижными деталями. Затем при установленных защитных кожухах кратко проверяют работу привода. Если ремень уходит к краю, слышен скрежет или сохраняется биение, двигатель останавливают и повторно проверяют установку.
