Ролик натяжителя ремня генератора мотоблока двухручейковый 190N/195N (12/15Hp) AMG

Двухручейковый ролик натяжителя ремня генератора предназначен для мотоблоков 190N/195N (12/15Hp). Он работает в механизме натяжения ременного привода: поддерживает положение ремня и помогает сохранять необходимое натяжение для передачи вращения генератору. Обозначение изделия — AMG. При замене значение имеет не только модель техники, но и совпадение геометрии ролика с установленной деталью.

Конструкция и работа

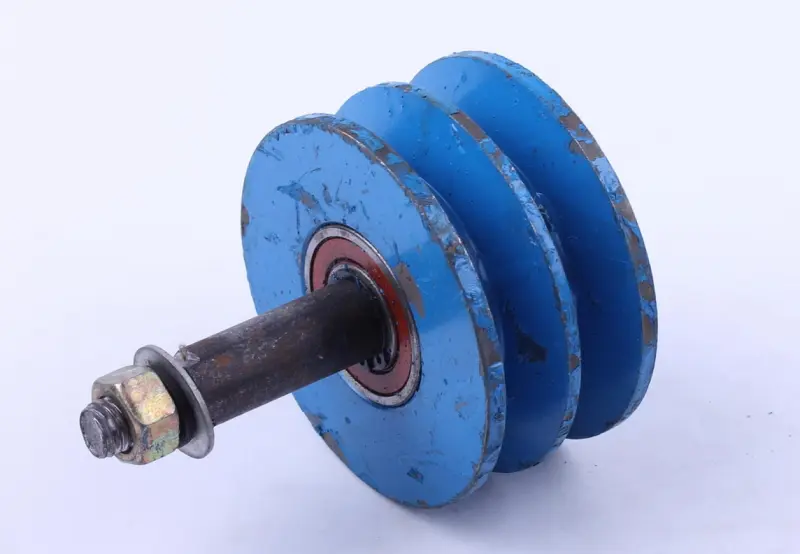

Ролик имеет два ручья, разделённых выступающим бортиком. Корпус окрашен в синий цвет; в центре расположен подшипник, через который проходит ось с резьбовым концом. Со стороны крепления находятся гайка и шайба. Подшипник обеспечивает вращение ролика относительно оси, а форма ручьёв задаёт положение ремня на его поверхности. Именно профиль канавок и расположение ролика относительно остальных шкивов нужно учитывать при подборе.

Когда требуется замена

Повод проверить ролик — гул, скрежет или свист в зоне натяжителя, заметное биение при вращении, боковой люфт и неравномерный ход. На остановленном двигателе со снятым натяжением изношенный подшипник может вращаться с заеданиями или шероховатым ходом. Повреждённые бортики, выработка ручьёв и следы контакта ремня с краем также требуют внимания: при таких дефектах ремень быстрее истирается и может уходить в сторону.

Сам по себе свист ещё не означает, что виноват ролик. Вместе с ним стоит осмотреть ремень: трещины, расслоение, истёртые боковины и следы проскальзывания помогают оценить состояние привода. Проверьте крепление натяжителя и положение соседних шкивов. Если причиной износа стал перекос или чрезмерное натяжение, установка нового ролика без устранения причины приведёт к повторному повреждению.

Что сверить со снятой деталью

• Количество, профиль и ширину ручьёв: ремень должен правильно располагаться в канавке, без упора в неподходящие поверхности.
• Наружный диаметр и общую ширину ролика: они влияют на его положение и зазоры в приводе.
• Диаметр и длину оси, резьбу крепления, посадку подшипника и расстояние от опоры до ручьёв.
• Порядок расположения шайб, втулок и других деталей крепления на прежнем натяжителе.

Слишком широкий ролик может задевать соседние детали, а несовпадение вылета смещает линию движения ремня. Подходящая резьба сама по себе не подтверждает правильность подбора: после закрепления ручьи должны находиться в нужной плоскости, а вращающаяся часть — сохранять свободный ход.

Особенности установки

Работу выполняют на заглушённом двигателе, исключив случайный запуск. Сначала ослабляют натяжение ремня и фиксируют порядок крепёжных деталей, затем снимают старый ролик. Опору и посадочные поверхности очищают, осматривают на износ и деформацию. Новый ролик устанавливают с сохранением предусмотренной схемы крепления; усилие затяжки и натяжение ремня выбирают по требованиям техники.

После сборки проверьте свободное вращение, отсутствие бокового люфта и касания неподвижных деталей. Убедитесь, что ремень идёт без перекоса и не трётся о край бортика. Изношенный ремень, повреждённые шайбы или втулки крепления стоит заменить вместе с роликом. Чрезмерное натяжение перегружает подшипник, а слабое вызывает проскальзывание; компенсировать ошибку подбора усиленной затяжкой крепежа нельзя.
