Рычаг подъемника внутренний шлицевой Xingtai 24B, Shifeng 244, Taishan 24 AMG

Внутренний шлицевой рычаг подъемника для Xingtai 24B, Shifeng 244, Taishan 24 передает усилие внутри механизма подъема навески. Его посадочная часть соединяется с валом через шлицы: такое зацепление связывает поворот вала с движением рычага. Деталь нужна при восстановлении механизма, если старый рычаг поврежден или его соединение с валом уже не удерживает нагрузку без люфта.

Конструкция и работа

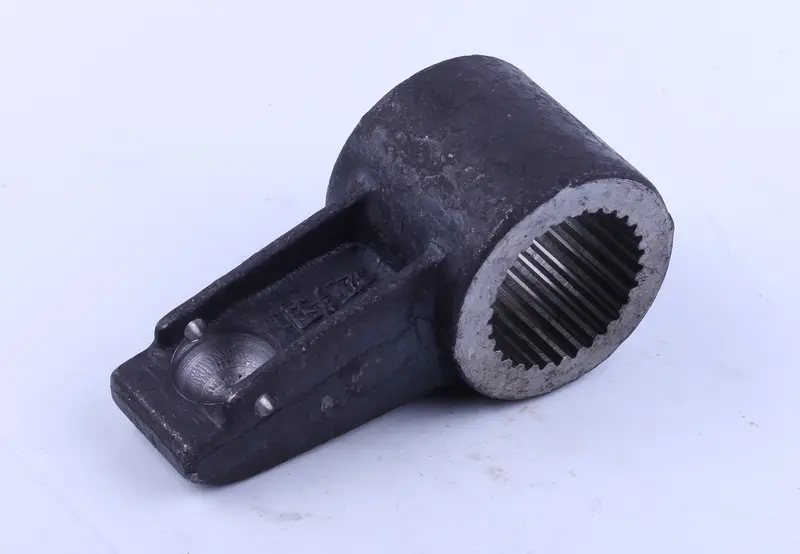

Рычаг имеет массивную втулочную часть с внутренними шлицами и короткое плечо с ребрами. На плече расположено округлое углубление. При подборе важны не только очертания детали, но и взаимное положение посадочного отверстия и контактной части: от него зависит, как усилие передается между сопряженными деталями подъемника.

Шлицы работают под повторяющейся нагрузкой при подъеме и удержании навесного оборудования. Износ боковых поверхностей зубьев увеличивает свободный ход соединения. Рывки, ударные нагрузки и работа с уже появившимся люфтом могут ускорять повреждение посадки. Трещины на плече, сколы зубьев и заметная деформация служат основаниями для замены рычага.

Когда стоит проверить рычаг

Поводом для осмотра бывают стук при смене направления нагрузки, запаздывание движения навески и свободный ход между рычагом и валом. Эти признаки сами по себе не определяют причину неисправности: при разборке проверяют именно шлицевое соединение, целостность плеча и состояние контактных поверхностей. Исправный рычаг не меняют только из-за того, что подъемник работает медленно.

Что сверить со снятой деталью

• Число и профиль внутренних шлицев, диаметр посадки и глубину зацепления с валом.
• Длину и толщину втулочной части, форму торцов и способ удержания рычага от осевого смещения.
• Вылет плеча относительно оси вала, расположение ребер и форму округлого углубления.
• Рабочее положение рычага и зазоры до соседних деталей во всем диапазоне движения.

Одного сходства по внешнему контуру недостаточно. Несовпадение шлицев не позволяет получить правильную посадку, а другая геометрия плеча может изменить ход механизма или вызвать упор в соседние детали. Сравнивать нужно очищенный рычаг, уделяя внимание сохранившимся участкам: сильно изношенные зубья старой детали могут исказить результат измерения.

Особенности замены

Навесное оборудование опускают и снимают нагрузку с механизма. До разъединения деталей отмечают положение рычага относительно вала, затем обеспечивают доступ и снимают крепления в порядке, предусмотренном конструкцией подъемника. Одновременно осматривают наружные шлицы вала, удерживающие детали и поверхности, взаимодействующие с плечом рычага. Поврежденные сопряженные детали устраняют вместе с причиной люфта.

Новую деталь устанавливают на очищенную посадку с сохранением требуемого углового положения. Если шлицы не совмещаются, рычаг не забивают ударами: сначала проверяют профиль, ориентацию и отсутствие заусенцев. После сборки проверяют осевую фиксацию и плавность движения без нагрузки. Перекос, закусывание или чрезмерный свободный ход требуют проверки сборки до работы с навесным оборудованием.
