Рычаг левого поворотного кулака Jinma 200/204/240/244 AMG

Рычаг левого поворотного кулака Jinma 200/204/240/244 AMG передаёт усилие от рулевых тяг к поворотному кулаку. Через него движение рулевого привода превращается в поворот колеса. Деталь нужна при ремонте рулевого управления, если прежний рычаг погнут, имеет трещины или больше не обеспечивает плотного соединения с кулаком и тягами. От состояния этих соединений зависит точность реакции колеса на движение руля.

Конструкция и работа

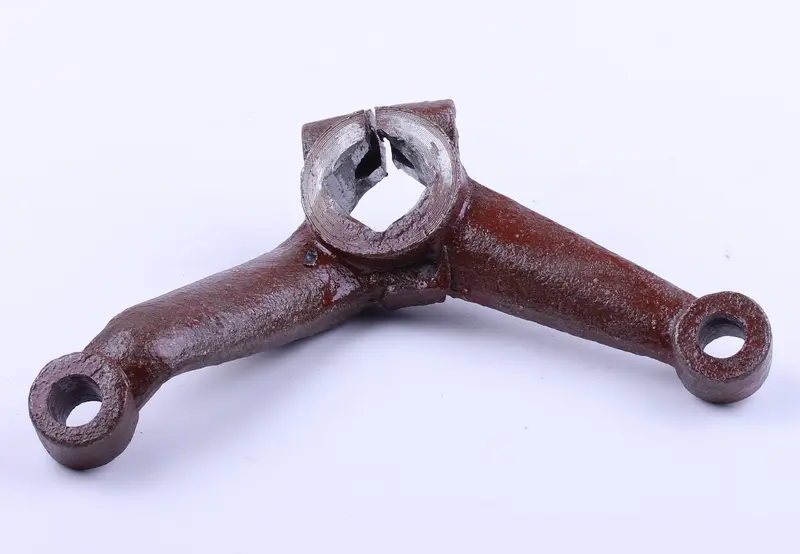

Рычаг имеет два расходящихся плеча с отверстиями на концах и центральную посадочную часть с разрезом. При подборе важны не только сами отверстия, но и их взаимное расположение: длина и направление плеч определяют положение присоединённых тяг. Центральная часть должна соответствовать посадке на кулаке, а концевые отверстия — ответным соединениям рулевого привода. Совпадения общего силуэта для установки недостаточно.

Когда требуется замена

Повод осмотреть рычаг — увеличившийся свободный ход руля, стук при смене направления поворота или заметное перемещение детали относительно её крепления. Такие же симптомы могут давать изношенные наконечники тяг, поэтому сначала нужно найти место люфта. Сам рычаг заменяют при трещинах, деформации плеч, повреждении посадки и разбитых отверстиях. Попытка убрать люфт одной затяжкой не восстанавливает изношенные сопрягаемые поверхности.

Что сверить со снятой деталью

Проверьте левую сторону установки, форму центральной посадки, расположение разреза и способ фиксации на кулаке. Затем сравните расстояния между отверстиями, их форму и размеры, угол между плечами и положение каждого плеча относительно центральной части. Различия здесь могут изменить положение тяг или помешать их соединению без натяга. Сверять следует также посадочные поверхности, а не только наружные контуры рычага.

Осмотрите ответную часть кулака, пальцы и наконечники тяг, а также крепёж и предусмотренные конструкцией стопорящие детали. Если изношена посадка на самом кулаке, новый рычаг не устранит причину люфта. Наконечники с повреждёнными пальцами и непригодный крепёж заменяют по состоянию; повторное использование деформированных деталей может оставить соединение неплотным даже после сборки.

Особенности установки

Работу выполняют на устойчиво закреплённой технике с разгруженным соединением. До разборки отмечают положение рычага и присоединённых тяг. Соединения разъединяют подходящим инструментом, не повреждая резьбу пальцев и посадочные поверхности. После снятия очищают сопрягаемые участки и проверяют их на выработку и трещины. Новый рычаг устанавливают в предусмотренном положении, без подгонки отверстий и принудительного изгиба плеч.

Крепёж затягивают по руководству конкретной машины и восстанавливают предусмотренную фиксацию. После сборки проверяют отсутствие люфта, свободный ход рулевого привода во всём диапазоне и отсутствие контакта тяг с соседними деталями. Если при разборке меняли регулировку тяг, проверяют схождение колёс. Неправильная геометрия рычага или ошибочная ориентация могут ограничить поворот, вызвать заедание и ускорить износ соединений.
