Реле зарядки Active AMG-3

Реле зарядки Active AMG-3 — деталь системы зарядки аккумулятора. Оно участвует в поддержании напряжения, необходимого для пополнения заряда при работающем двигателе. Неисправность этого узла может приводить как к недозаряду батареи, так и к чрезмерному повышению напряжения. Поэтому при замене имеет значение не только совпадение разъёма, но и соответствие реле схеме подключения техники.

Корпус и подключение

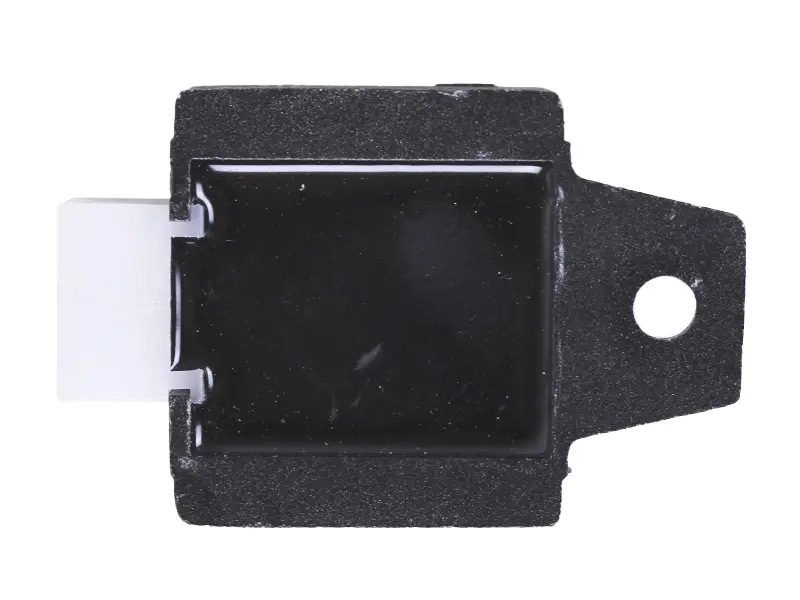

Реле имеет чёрный корпус, боковой светлый разъём и выступающее крепёжное ушко с круглым отверстием. Такая конструкция требует сверить расположение крепления и направление подключения проводки: после установки колодка должна подходить свободно, без натяжения жгута. Корпус закрепляют в предусмотренном месте, где он не мешает соседним деталям и не удерживается за счёт проводов.

Когда проверяют реле зарядки

Поводом для проверки служат регулярная разрядка исправного аккумулятора, нестабильная работа освещения и заметное изменение яркости ламп при изменении оборотов. Перегрев батареи и частое перегорание ламп также могут сопровождать нарушения зарядки. Эти признаки сами по себе не определяют виновника: плохой контакт в колодке, повреждённый провод или ненадёжное соединение с массой способны вызвать похожие симптомы.

Реле меняют при подтверждённой неисправности, повреждении корпуса либо обгорании контактов, которое нарушает подключение. До замены полезно проверить состояние аккумулятора, разъёма и проводки возле реле. Если ответная колодка оплавилась или её клеммы ослабли, замена одного реле не устранит плохой контакт. Повреждённую колодку и клеммы восстанавливают или меняют вместе с неисправной деталью.

Что сверить при подборе

Ориентир — снятое реле и схема именно вашей техники. Сопоставьте форму корпуса, расположение крепёжного отверстия, размеры посадочного места, форму разъёма и его фиксаторов. Отдельно проверьте количество контактов и назначение каждого вывода. Внешне одинаковые колодки могут иметь разную распиновку, поэтому совпадение их формы ещё не означает, что подключение будет правильным.

Рабочее напряжение и тип системы зарядки сверяют по технической документации. Цвета проводов удобно использовать как дополнительный ориентир, но окончательное решение принимают по назначению выводов. Ошибка подбора может оставить аккумулятор без зарядки, вызвать перегрев соединений или повредить подключённое оборудование. Подгибать контакты и соединять провода наугад нельзя.

Замена и проверка

Работу выполняют при выключенном зажигании и остановленном двигателе, отключив аккумулятор в порядке, указанном изготовителем техники. Перед снятием отмечают положение колодки и прокладку проводов. Разъём разъединяют за корпус, освободив фиксатор, затем снимают крепление реле. Осматривают ответные контакты и место установки: загрязнение, окисление и следы нагрева нужно устранить до подключения новой детали.

Новое реле закрепляют без перекоса, подключают колодку до фиксации и укладывают жгут вдали от горячих и подвижных деталей. После сборки проверяют напряжение на аккумуляторе при режимах, предусмотренных руководством техники, и сравнивают его с допустимыми значениями. Отсутствие зарядки или нагрев разъёма после замены — причина снова проверить подключение и состояние контактов.
