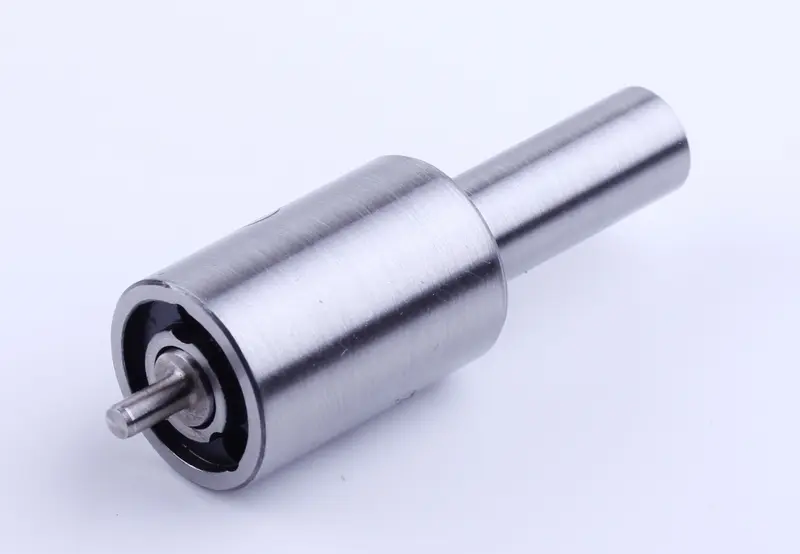

Распылитель форсунки ZCK22S150 для двигателя DL190-12 (Xingtai 120)

Распылитель форсунки ZCK22S150 для дизеля DL190-12

Точность впрыска в дизеле держится на одной небольшой прецизионной паре. Распылитель ZCK22S150 формирует факел топлива в одноцилиндровом моторе DL190-12, которым комплектуются минитракторы Xingtai 120 (Синтай-120) и техника, собранная на базе этого двигателя. Игла и корпус подогнаны друг к другу с микронными зазорами, поэтому деталь ставится и меняется в сборе — подбирать иглу отдельно от корпуса бессмысленно.

DL190-12 — четырёхтактный одноцилиндровый дизель жидкостного охлаждения мощностью около 12 л.с. с диаметром цилиндра 90 мм. Для такого мотора качество распыла решает всё: топливо должно уйти в камеру сгорания мелкой взвесью и сгореть за один такт. Как только сопло закоксовано, а игла подвисает, солярка идёт крупной каплей — двигатель дымит, работает жёстко, теряет тягу под нагрузкой и заметно прибавляет в расходе. Замена распылителя чаще всего возвращает мотору ровный холостой ход и нормальный отклик на подачу без вскрытия головки цилиндра.

Когда распылитель просит замены

• Чёрный или сизый дым из выхлопа под рабочей нагрузкой.
• Жёсткий металлический стук в цилиндре на средних оборотах.
• Тяжёлый пуск на холодную при живом стартере и нормальной компрессии.
• Рост расхода топлива без изменения режима работы.
• Мокрый от солярки корпус форсунки и подтёки после остановки.
• Провалы мощности при работе с плугом, фрезой или гружёным прицепом.

Подбор без ошибок

Ориентируйтесь на модель двигателя, а не на название трактора: под общим индексом DL190 выпускались моторы разной размерности, и распылители у них не взаимозаменяемы. Самый надёжный способ — снять старую деталь и сравнить с новой длину корпуса, диаметр цилиндрической посадочной части, форму носика и вылет иглы. Если техника уже проходила ремонт топливной аппаратуры у прежнего владельца, сверка «деталь к детали» особенно важна: форсунка могла быть собрана с распылителем от смежного мотора.

Установка и первый запуск

Перед сборкой промойте новый распылитель в чистом дизтопливе и не трогайте иглу пальцами — жирный след и пылинка одинаково вредны притёртой поверхности. Накидную гайку форсунки затягивайте равномерно, без перекоса корпуса, иначе игла потеряет свободный ход. После сборки форсунку правильно проверить на стенде: выставить давление начала впрыска и убедиться, что факел ровный, без отдельных струй и подтекания. Останется прокачать топливную магистраль, стравить воздух и дать мотору поработать несколько минут на средних оборотах.

Ресурс новой детали напрямую зависит от чистоты топлива, поэтому замену стоит совмещать с промывкой бака, сменой топливного фильтра и проверкой отстойника: вода и абразив выводят прецизионную пару из строя за считаные часы работы. Для минитрактора, занятого на вспашке, фрезеровании или перевозках, запасной распылитель в мастерской — разумный задел, ведь простой в разгар сезона обходится дороже самой детали.
