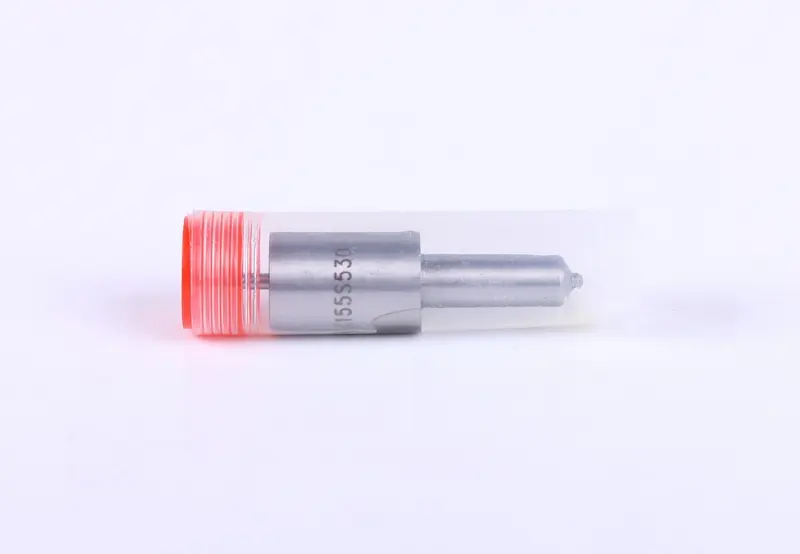

Распылитель форсунки ZCK155S530 с иглой для дизеля KM138BT

Распылитель форсунки ZCK155S530 для дизельного двигателя KM138BT

Прецизионная пара корпус распылителя плюс игла для топливной форсунки одноцилиндрового дизеля KM138BT. Именно эта деталь формирует факел топлива в камере сгорания: от состояния иглы и сопловых отверстий напрямую зависят лёгкий пуск, ровный холостой ход, тяга под нагрузкой и дымность мотора. Распылитель поставляется вместе с иглой, поэтому при ремонте форсунки узел обновляется целиком, без подбора отдельных половинок и без притирки на месте.

Конструкция и принцип работы

Деталь выполнена по классической схеме закрытого распылителя S-типа: стальной корпус с резьбовой посадочной частью, внутренний канал подвода топлива, притёртая игла и распыляющий носик с калиброванными отверстиями. На цилиндрической части корпуса нанесена маркировка 155S530 — по ней позиция отличается от внешне похожих типоразмеров серии ZCK. Корпус и игла подгоняются друг к другу на заводе с зазором в единицы микрон и работают только совместно: переставлять иглу от старого распылителя или менять её отдельно нельзя, иначе теряется герметичность запирающего конуса и стабильное давление впрыска.

Совместимость и подбор

Основное применение — дизели KM138BT и KM138, которые устанавливают на мототракторы и тяжёлые мотоблоки с водяным охлаждением. Каталоги производителей топливной аппаратуры указывают этот же номер для двигателей серий L26 и L30. Подбирать деталь правильнее по номеру распылителя, а не по названию техники: в один и тот же корпус форсунки физически входят разные распылители, отличающиеся углом факела, числом и диаметром отверстий. Перед покупкой сверьте обозначение, выбитое на корпусе снятой детали, с маркировкой на новой.

Когда распылитель пора менять

• двигатель тяжело запускается на холодную и долго набирает устойчивые обороты;
• появился белый или сизый дым, в выхлопе чувствуется несгоревшая солярка;
• мотор работает жёстко, со стуком, плавают обороты холостого хода;
• упала тяга под нагрузкой, заметно вырос расход топлива;
• на носике видна закоксовка, подтёки топлива или следы перегрева;
• на стенде давление начала впрыска не держится, факел вялый, каплит или идёт струёй.

Установка и обслуживание

Перед сборкой распылитель промывают в чистом дизтопливе, продувают каналы и устанавливают в корпус форсунки с новым уплотнением под накидную гайку. Затяжку выполняют равномерно, без перетяга: перекос сажает иглу и приводит к подвисанию. После сборки форсунку проверяют на стенде — выставляют давление начала впрыска регулировочными шайбами или пружиной, оценивают форму и звук факела, отсутствие подтекания на носике. На двигателе распылитель начинает работать корректно только при исправной топливоподаче, поэтому вместе с ним обновляют топливный фильтр и промывают отстойник.

Ресурс распылителя определяет качество солярки: вода и механические примеси быстро изнашивают запирающий конус и разбивают отверстия. Если техника долго работала на топливе сомнительного качества, менять распылитель разумно сразу с ревизией топливного насоса и линии высокого давления — так двигатель KM138BT возвращает исходную мощность, ровный выхлоп и экономичный расход.
