Распылитель форсунки ZCK154S432 для дизеля TY395

Распылитель форсунки ZCK154S432 для дизеля TY395

Прецизионный распылитель дизельной форсунки, который отвечает за качество топливного факела в камере сгорания. От состояния иглы и сопловых отверстий напрямую зависят легкость холодного пуска, ровность холостого хода, дымность выхлопа и расход горючего. Позиция подходит для топливной аппаратуры дизелей TY395, которые ставят на мототракторы и мотоблочную технику, а также применяется в форсунках тракторов Dongfeng, Foton и Yuejin с распылителями S-типа.

Конструкция и принцип работы

Деталь представляет собой прецизионную пару: закаленный стальной корпус и притертая к нему игла. Зазор между ними измеряется микронами, детали подбираются попарно на производстве и меняются только в сборе — переставлять иглу от другого распылителя нельзя. Топливо под давлением от насоса высокого давления приподнимает иглу, проходит через сопловые отверстия в носике и превращается в мелкодисперсный факел, который успевает смешаться с воздухом за такт впрыска.

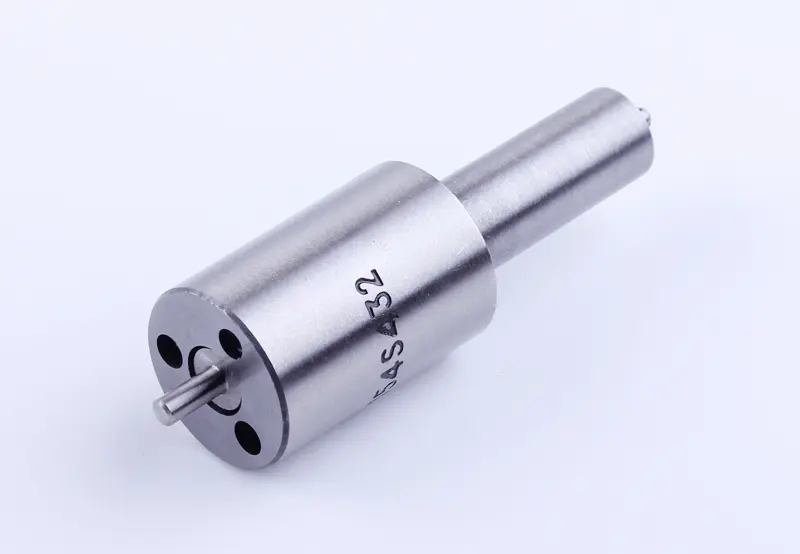

Исполнение S-типа с удлиненным многодырчатым носиком рассчитано на дизель с непосредственным впрыском в камеру поршня. Посадочная плоскость имеет два канала подвода топлива и центрирующий штифт: он задает единственное правильное положение детали в корпусе форсунки и не дает распылителю провернуться при затяжке накидной гайки. На цилиндрической части корпуса нанесена лазерная маркировка ZCK154S432.

Как подобрать

• Сверьте обозначение на снятой детали: маркировка ZCK154S432 должна совпадать символ в символ. Индексы 154 и 432 задают геометрию распыла, поэтому соседние номера серии вроде 425 или 428 не являются заменой.
• Проверьте по старой детали посадочный диаметр корпуса и длину носика — распылитель должен входить в гнездо форсунки свободно, до упора в плоскость, без натяга и перекоса.
• Ориентируйтесь на модель двигателя, а не на модель техники: одна и та же рама мототрактора может комплектоваться разными дизелями.
• На многоцилиндровом моторе меняйте распылители сразу на всех цилиндрах — разная степень износа дает неравномерную работу и вибрацию.

Когда нужна замена

Ресурс распылителя определяется чистотой топлива и состоянием фильтров. Абразивные частицы и вода разбивают кромки сопловых отверстий, а нагар постепенно закоксовывает носик, и факел из мелкого тумана превращается в грубые струи. Характерные признаки износа:

• двигатель тяжело запускается на холодную и долго работает с перебоями;
• черный или сизый дым из выхлопной трубы, особенно под нагрузкой;
• жесткий стук в цилиндре, тряска и провалы тяги при добавлении оборотов;
• расход солярки заметно вырос без изменения режима работы;
• подтеки топлива в районе форсунки и плотный нагар на носике.

Установка и обслуживание

Перед сборкой промойте гнездо и каналы форсунки чистым дизтопливом, не касайтесь распыляющей части пальцами и не зачищайте носик наждачной бумагой — абразив губит прецизионные поверхности. Новый распылитель насаживают на центрирующий штифт, накидную гайку затягивают равномерно, без перетяжки, иначе корпус деформируется и игла начнет подклинивать. После сборки форсунку желательно проверить на стенде: давление начала впрыска и форму факела задают регулировочными шайбами или пружиной. Затем прокачайте топливную магистраль, стравите воздух и дайте мотору поработать на холостых, пока выхлоп не станет чистым.

Запасной распылитель в мастерской экономит время в сезон полевых работ: замена изношенной пары занимает меньше времени, чем поиск причины дымления, и возвращает дизелю штатную тягу без разборки насоса высокого давления.
