Распылитель форсунки ZCK154S430 для дизеля TY290

Распылитель форсунки ZCK154S430 для двигателя TY290

Прецизионная пара «корпус — игла», которая формирует факел топлива в камере сгорания дизеля TY290. От её состояния напрямую зависят лёгкий запуск, ровные обороты холостого хода и полная отдача мотора под нагрузкой, поэтому распылитель меняют при первых признаках ухудшения работы топливной аппаратуры.

Назначение и конструкция

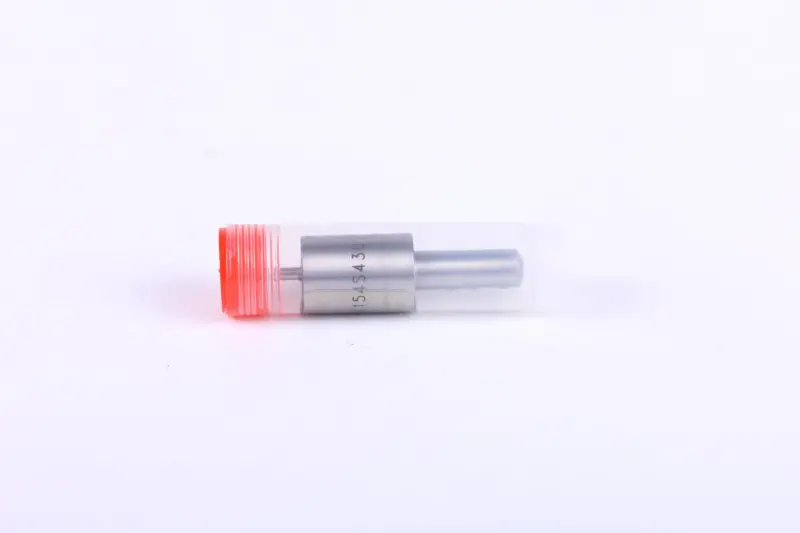

Деталь устанавливается в корпус форсунки и работает под высоким давлением, которое создаёт топливный насос: игла поднимается только тогда, когда давление превышает усилие пружины форсунки, и топливо проходит через сопловые отверстия, распыляясь в мелкий туман. Корпус выполнен из закалённой стали, рабочие поверхности шлифованы, а игла припасована к корпусу в паре — поэтому изделие неразборное и меняется целиком, без попыток «подогнать» иглу от другого распылителя. На корпусе нанесена маркировка ZCK154S430, по которой позицию сверяют со снятой деталью. Поставляется в прозрачном пластиковом футляре с крышкой: он защищает прецизионные поверхности и распылительный носик от ударов и загрязнений до момента установки.

Совместимость и применение

Позиция предназначена для дизельных двигателей TY290 — двухцилиндровых четырёхтактных моторов жидкостного охлаждения с диаметром цилиндра 90 мм и ходом поршня 100 мм. Такие двигатели ставят на китайские минитракторы и мототракторы среднего класса, включая технику Синтай (Xingtai) серии 180/200/220 и родственные модели с тем же семейством мотора. Мотор двухцилиндровый, поэтому распылители чаще всего меняют парой: так обе форсунки дают одинаковый факел, цилиндры нагружаются равномерно и двигатель не работает «в разнобой».

Когда пора менять

• чёрный или сизый дым из выпускной трубы при исправном воздушном фильтре;
• тяжёлый запуск холодного двигателя и неустойчивые обороты холостого хода;
• провалы и рывки под нагрузкой, потеря тяги на пахоте и на подъёме;
• жёсткая работа со стуком и заметно выросший расход солярки;
• подтекание топлива у форсунки, закоксованный носик, «мокрый» распыл вместо тумана.

Как подобрать и установить

При подборе ориентируйтесь на обозначение снятой детали и на модель двигателя: серия ZCK154S объединяет распылители одного типоразмера, но с разной геометрией сопел, поэтому цифры после буквы S должны совпадать. Перед монтажом продуйте и промойте посадочное место в головке, замените медное уплотнительное кольцо форсунки и собирайте форсунку чистыми руками, не оставляя абразива и волокон ветоши на прецизионных поверхностях. Собранную форсунку стоит проверить и отрегулировать на стенде по давлению начала впрыска и качеству факела, затем прокачать топливную магистраль и убедиться, что нет подтёков по накидной гайке и трубке высокого давления.

Запасной комплект распылителей полезно держать в мастерской, если техника работает сезонно и с высокой нагрузкой: сама замена занимает немного времени, а мотор сразу возвращает ровную работу, приемистость и нормальный цвет выхлопа.
