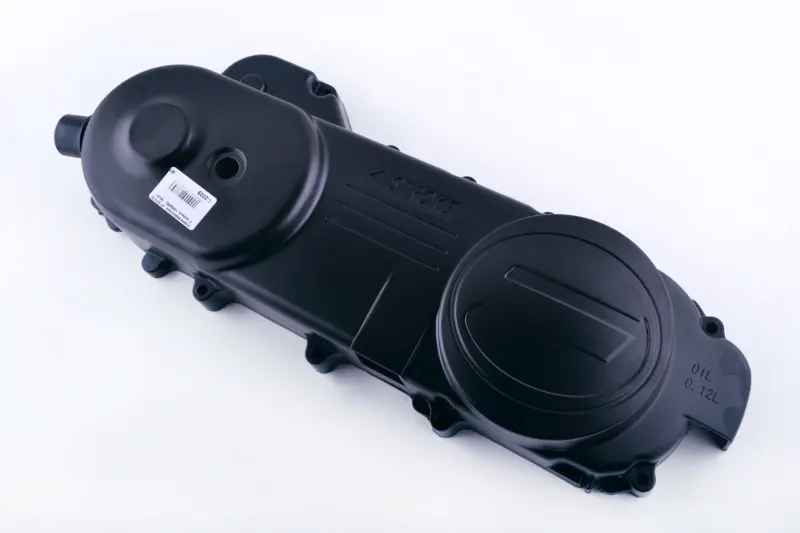

Крышка вариатора 4T GY6 50 для колеса 13″ (139QMB)

Крышка вариатора 4T GY6 50 для колеса 13″

Крышка предназначена для вариаторной трансмиссии четырехтактного скутера с двигателем семейства GY6 50 и обозначением 139QMB. Исполнение рассчитано на конфигурацию с колесом диаметром 13 дюймов. Деталь закрывает полость, в которой находятся ремень и шкивы вариатора, отделяя движущиеся компоненты от внешней среды и случайного механического контакта. Это корпусная запчасть для ремонта скутера с поврежденной, деформированной или неплотно установленной штатной крышкой.

Продолговатый корпус имеет черное покрытие, выраженные круглые зоны над компонентами трансмиссии и расположенные по периметру крепежные точки. Геометрия крышки должна точно соответствовать левой части картера: от нее зависят совпадение отверстий, правильная посадка по контуру и отсутствие контакта с деталями вариатора. Подбирать такую запчасть только по внешнему сходству нельзя, поскольку у двигателей 139QMB встречаются варианты под колеса разного диаметра и отличающиеся длиной корпуса.

Назначение детали

После установки крышка формирует закрытое пространство вокруг ремня и шкивов. Она ограничивает попадание пыли и грязи в трансмиссионную полость и не допускает прямого доступа к вращающимся компонентам при эксплуатации скутера. Исправный корпус также сохраняет предусмотренные зазоры между крышкой и деталями вариатора. Трещины, деформация, поврежденные крепежные уши или разбитые посадочные отверстия могут привести к неплотной установке, люфту, постороннему шуму и касанию внутренних компонентов.

Что проверить перед выбором

• Тип двигателя: четырехтактный GY6 50 с обозначением 139QMB.
• Размер колеса: эта версия предназначена для конфигурации с 13-дюймовым колесом.
• Длина и контур: приложите старую крышку к новой по общему силуэту и расположению расширенных круглых участков.
• Крепление: сравните количество, положение и форму всех отверстий и крепежных ушей по периметру.
• Посадочные зоны: проверьте расположение центральных отверстий, выступов и внутренних полостей относительно снятой детали.

Обозначение 139QMB само по себе не исключает различий между короткими и удлиненными исполнениями. При подборе нужно одновременно учитывать тип двигателя, диаметр колеса и фактическую геометрию старой крышки. Если прежняя деталь утрачена, конфигурацию следует сверять непосредственно по картеру: все точки крепления должны совпасть без смещения и доработки отверстий.

Рекомендации по установке

Перед монтажом очищают сопрягаемую поверхность картера от загрязнений и остатков старого уплотнения, затем осматривают резьбу и крепежные места. Крышку сначала устанавливают без усилия и проверяют, что она ровно прилегает по всему контуру. Крепеж наживляют во всех точках и затягивают равномерно, не перекашивая корпус. Нельзя притягивать деталь болтами, если часть отверстий не совпадает: это указывает на неподходящее исполнение либо неправильное положение крышки.

После сборки проверяют отсутствие люфта и постороннего контакта. Если старая крышка была повреждена из-за удара или касания изнутри, до монтажа новой детали необходимо осмотреть ремень, шкивы и соседние компоненты. Такой подход помогает устранить причину повреждения и восстановить нормальное закрытие вариаторного отсека, а не ограничиваться заменой корпуса.
