Крышка блока длинная правая для мотоблока 190N/195N (12/15 л.с.) DIGGER

Длинная правая крышка блока двигателя 190N/195N

Корпусная деталь предназначена для ремонта мотоблоков с одноцилиндровыми дизельными двигателями 190N и 195N водяного охлаждения. Это длинная правая версия крышки, рассчитанная на двигатели, которые в товарных каталогах относятся к классу 12/15 л.с. Она закрывает боковую часть блока и одновременно образует посадочную поверхность для сопряженных деталей. Правильное исполнение крышки особенно важно при восстановлении двигателя после повреждения корпуса, креплений или посадочных зон.

Конструкция и назначение

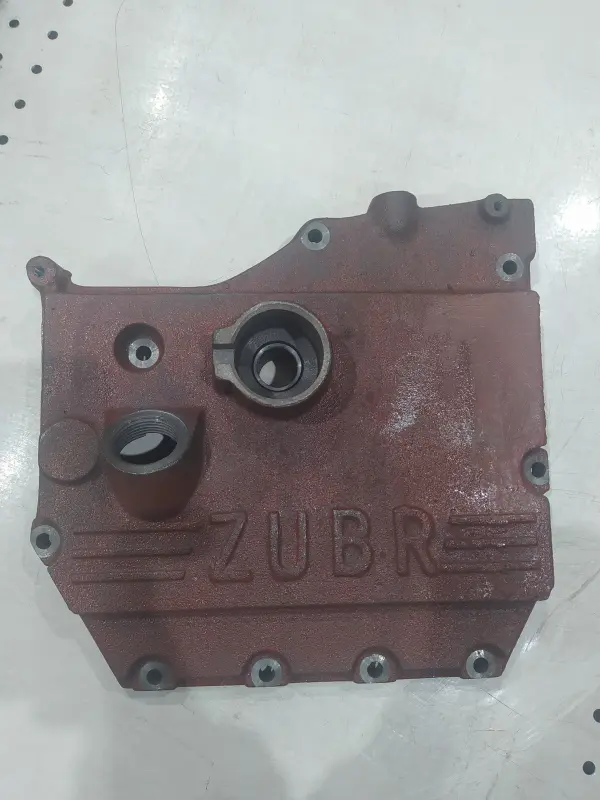

Крышка имеет сложный формованный контур, ряд крепежных отверстий по периметру, центральный круглый посадочный узел и отдельную резьбовую горловину с пробкой. Расположение этих элементов определяет положение детали относительно блока и соседних механизмов. Ребра и выступы корпуса относятся к геометрии конкретного исполнения, поэтому крышку следует подбирать не только по общему названию двигателя, но и по форме демонтированной детали.

Обозначение «длинная правая» отделяет эту модификацию от короткой правой и левой крышек, которые встречаются в той же группе двигателей. Эти исполнения не следует считать взаимозаменяемыми без сравнения. Совпадение мощности мотоблока само по себе также недостаточно: техника разных марок может оснащаться двигателями и корпусными деталями различных модификаций.

Что проверить при подборе

• Модель двигателя. Основной ориентир — обозначение 190N или 195N. Его нужно сверить с данными установленного двигателя, а не только с названием мотоблока.
• Сторону установки. Эта версия является правой. Левая крышка отличается конфигурацией и расположением сопрягаемых зон.
• Длину исполнения. Для заказа нужна именно длинная модификация; короткая правая крышка представляет собой отдельную деталь.
• Контур и крепления. Сравните наружную форму, количество и положение отверстий по периметру, расстояния между ними и форму прилегающего фланца.
• Посадочные зоны. Должны совпасть расположение и диаметр центрального отверстия, положение резьбовой горловины, а также все выступы и углубления со стороны блока.
• Сопряженные детали. До монтажа проверьте состояние пробки, прокладки, крепежа и компонентов, устанавливаемых в центральную посадочную область. Их наличие в наборе нельзя определять только по внешнему виду крышки.

Установка при ремонте двигателя

Перед разборкой двигатель очищают снаружи, чтобы загрязнения не попали внутрь после снятия старой крышки. Демонтированную деталь полезно сохранить до окончания подбора: она служит точным образцом контура, крепежной схемы и положения отверстий. Привалочную поверхность блока необходимо очистить от остатков прежнего уплотнения и проверить на забоины, коррозию и деформацию.

До окончательной сборки крышку прикладывают без усилия и убеждаются, что она садится на штатное место без перекоса. Крепеж должен свободно совмещаться со всеми отверстиями; притягивать несовпадающую деталь болтами нельзя. Прокладку или иной способ герметизации выбирают в соответствии с конструкцией конкретного двигателя. Болты затягивают равномерно в последовательности и с моментом, предусмотренными руководством по ремонту техники.

После установки контролируют свободную работу сопряженных механизмов, состояние резьбовой пробки и отсутствие подтекания по плоскости соединения. Если при ремонте сливалось моторное масло, его уровень восстанавливают до запуска. Первую проверку выполняют без продолжительной нагрузки, затем повторно осматривают стык и крепления.

Когда требуется замена

Основанием для замены служат трещины корпуса, деформация прилегающей плоскости, поврежденная резьба, разбитые крепежные отверстия или износ центральной посадочной зоны. Такие дефекты нельзя компенсировать чрезмерной затяжкой болтов: это повышает риск перекоса и повреждения блока. Длинная правая крышка DIGGER подходит для ремонта только при полном совпадении двигателя 190N/195N и геометрии установленной детали.
