Корпус КПП 6-ступенчатой коробки передач мотоблока, крепление к полураме на 2 болта

Корпус коробки передач под 6-ступенчатую КПП — несущая литая деталь трансмиссии мотоблока или мототрактора. На ней держатся валы, шестерни и подшипники коробки, и от ее целостности зависит, останутся ли передачи на месте под нагрузкой с плугом, фрезой или прицепом. Исполнение с креплением к полураме под два болта применяется на технике с дизельными двигателями водяного охлаждения мощностью 7, 8, 10 и 12 л.с.

Назначение и конструкция

Корпус задает геометрию всей коробки передач. Посадочные гнезда удерживают подшипники валов на строго заданных межцентровых расстояниях, поэтому шестерни входят в зацепление правильно, без перекоса и ускоренного износа зубьев. Отдельные приливы и отверстия отведены под вал переключения, ось заднего хода и крепеж, а фланцевая площадка с двумя болтами связывает коробку с полурамой машины. Внутренние полости формируют масляную ванну: масло удерживается внутри и захватывается шестернями при вращении, смазывая пары зацепления и подшипники.

Когда его меняют

Корпус выходит из строя не от естественного износа, а из-за аварийных ситуаций. Типичные причины замены — трещина по литью после удара о препятствие или переворота, разбитые постели подшипников с характерным гулом и биением вала, сорванная или вырванная резьба в крепежных отверстиях, деформация фланца после езды с ослабленными болтами, а также постоянная течь масла по плоскости разъема, которую не убирает новая прокладка. Если посадочное место подшипника уже провернулось, наплавка и подтяжка проблему не решают: коробка снова разобьет гнездо, а следом пострадают валы и шестерни.

Контрольные размеры

Перед покупкой сверьте ключевые расстояния со старой деталью — так вы отсеете внешне похожие, но несовместимые корпуса:

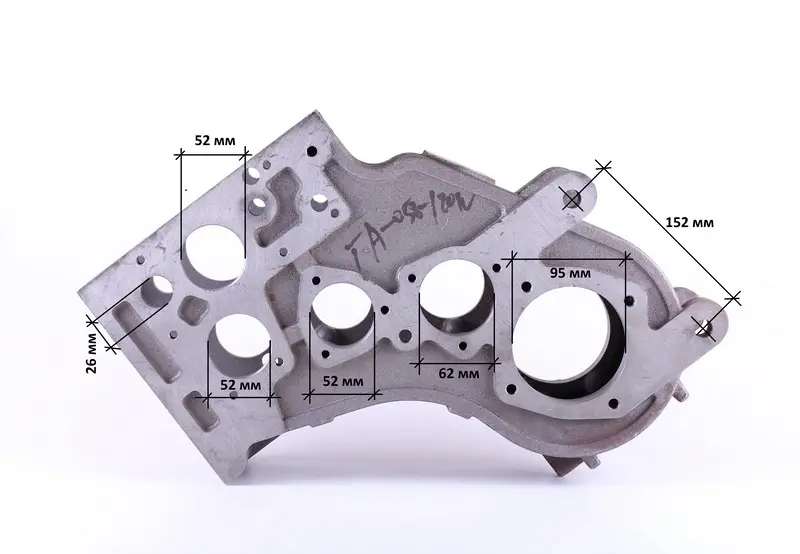

• контрольный диагональный размер — 152 мм;
• крупное посадочное гнездо и соседнее отверстие — 95 мм между центрами;
• межцентровое расстояние соседних гнезд — 62 мм;
• три участка с межцентровым расстоянием 52 мм;
• 26 мм по краю монтажной площадки.

Как подобрать без ошибки

Главный признак — способ крепления к полураме. У шестиступенчатых коробок встречаются два исполнения: под два болта и под пять болтов, и они не заменяют друг друга. Снимите коробку или загляните на стык с полурамой и посчитайте точки крепления. Дальше убедитесь, что коробка действительно шестиступенчатая, а двигатель относится к дизелям водяного охлаждения на 7-12 л.с. Полезно положить старый и новый корпуса рядом и сверить расположение отверстий, количество и диаметр посадочных гнезд, положение вала переключения.

Установка

Работать удобнее со снятой коробкой. Перед сборкой промойте детали от старого масла и металлической стружки, осмотрите шестерни и вилки переключения: если корпус разбило, часть внутренних деталей тоже успела пострадать. Подшипники и сальники при таком ремонте меняют комплектом — ставить изношенные в новые гнезда нет смысла. Плоскости разъема должны быть чистыми и сухими, крепеж затягивают крест-накрест равномерно, без перетяжки, чтобы не повести литье. После сборки залейте трансмиссионное масло до нужного уровня, прокрутите все передачи вручную и только потом дайте нагрузку.

Такой корпус берут и как ремонтную деталь после поломки, и как основу для сборки коробки с нуля — например, когда от донора остались пригодные валы и шестерни, а само литье восстановлению не подлежит.
