Коромысла клапанов (рокеры), пара для мотоблока 190N/195N (12/15Hp) AMG-2

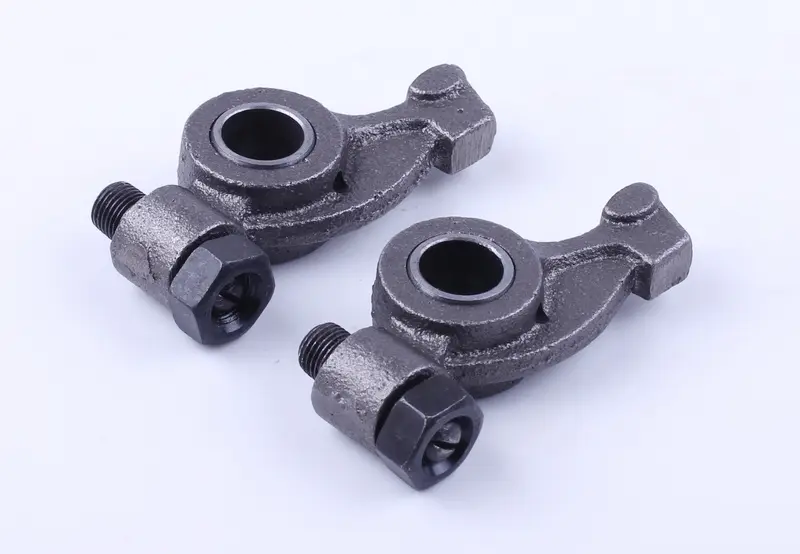

Коромысла клапанов для мотоблока 190N/195N (12/15Hp) AMG-2 — пара рокеров для клапанного механизма двигателя. Они передают усилие от штанг толкателей к клапанам: каждое коромысло качается на оси и нажимает на торец клапана, обеспечивая его открытие. Состояние этих деталей влияет на точность работы механизма и возможность правильно выставить клапанные зазоры.

Конструкция и работа

У каждого коромысла есть центральное посадочное отверстие под ось, плечо с контактной площадкой и регулировочный винт с контргайкой. Винтом задают зазор, а гайка удерживает регулировку после затяжки. При подборе имеют значение не только посадка на ось, но и взаимное положение плеч: контактная площадка должна правильно опираться на торец клапана, а регулировочная часть — совпадать с положением штанги.

Поводом для проверки коромысел становятся стук под клапанной крышкой, заметный люфт на оси и зазор, который не удаётся устойчиво отрегулировать. При разборке обращают внимание на выработку в отверстии, задиры на контактной площадке, повреждение резьбы винта и трещины корпуса. Сам по себе стук ещё не указывает на неисправность рокера: похожие симптомы бывают при неверной регулировке или износе соседних деталей. Решение о замене принимают после осмотра сопряжений.

Что сверить при подборе

Сравните оба снятых коромысла с заменой, сохранив их расположение в механизме. Даже небольшое отличие формы плеча или положения винта может сместить контакт и помешать настройке. Ориентируйтесь на конструкцию снятых деталей и обозначение двигателя, а не только на общую форму рокера.

• Проверьте диаметр посадочного отверстия и ширину ступицы: от них зависят посадка на ось и боковое положение коромысла.
• Сопоставьте длину и изгиб плеч, положение контактной площадки относительно центрального отверстия.
• Сверьте резьбу, длину и форму рабочего конца регулировочного винта, а также его сопряжение со штангой.
• Проверьте расположение отверстий и каналов подвода масла, если они предусмотрены снятой деталью.

Замена и проверка

Работу выполняют на остывшем двигателе, исключив случайный запуск. После снятия клапанной крышки механизм выставляют в положение для разборки по инструкции двигателя. Перед снятием оси запоминают порядок коромысел, шайб, пружин и фиксаторов, если они предусмотрены конструкцией. Детали устанавливают с сохранением этого порядка; усилие затяжки крепежа выбирают по руководству двигателя.

Одновременно осматривают ось коромысел, концы штанг и торцы клапанов. Новое коромысло на изношенной оси может сохранить люфт, поэтому состояние оси проверяют отдельно. Изношенные сопряжённые детали заменяют по результатам осмотра. Посадочные и контактные поверхности очищают и смазывают моторным маслом при сборке. Уплотнение клапанной крышки также проверяют: повреждённое уплотнение заменяют.

После сборки регулируют клапанные зазоры по требованиям конкретного двигателя и повторно проверяют их после затяжки контргаек. Затем вручную проворачивают механизм, убеждаясь в свободном движении и правильном контакте деталей. Неверная геометрия коромысла или ошибочный зазор могут вызвать стук, ускоренный износ и неполное закрытие клапана. Проверка посадки и регулировки нужна до запуска двигателя.
