Корпус тормозного механизма Jinma 404 AMG

Корпус тормозного механизма Jinma 404 AMG — корпусная деталь, которая образует опору и пространство для размещения деталей тормоза. От состояния корпуса зависят правильное взаимное положение сопряжённых деталей и плотность соединения с соседними частями механизма. Его заменяют при повреждениях, из-за которых восстановить надёжное крепление и правильную посадку деталей уже нельзя.

Конструкция и назначение

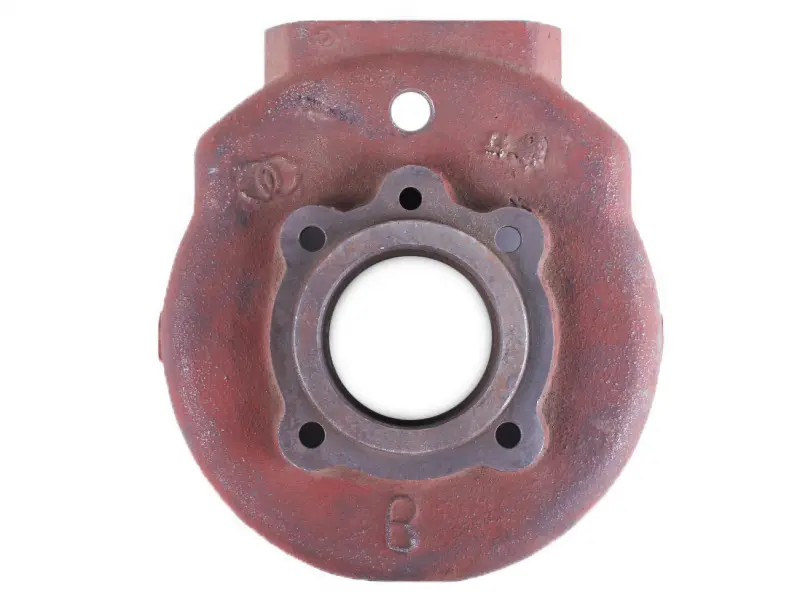

Корпус имеет округлую форму, крупное центральное отверстие и обработанную площадку вокруг него. По периметру этой площадки расположены крепёжные отверстия; выше находится отдельное отверстие. Наружная поверхность окрашена в красно-коричневый цвет. В нижней части есть рельефная маркировка «В». Это обозначение стоит учитывать при сравнении деталей вместе с их формой и расположением отверстий.

При ремонте важны не только целые стенки корпуса, но и состояние поверхностей, которыми он прилегает к другим деталям. Повреждённая посадка может нарушить центровку, а неровная плоскость соединения — помешать равномерной затяжке. Поэтому одной общей похожести корпуса недостаточно: сопряжения должны соответствовать снятой детали.

Когда требуется замена

Основания для замены — трещины, сколы возле креплений, деформация прилегающей плоскости и выработка посадочных поверхностей. Разбитые отверстия также требуют внимания: крепёж перестаёт удерживать корпус в предусмотренном положении. Повреждения могут появиться после удара, длительной работы с ослабленным креплением или перекоса при сборке.

Посторонний звук, люфт или изменение работы тормоза — повод осмотреть механизм, но сами по себе эти признаки ещё не указывают на неисправность корпуса. После разборки проверьте его отдельно от внутренних деталей. Очистка помогает обнаружить трещины у отверстий и отличить повреждение металла от дефектов покрытия; поверхностная потёртость краски сама по себе не требует замены.

Что сверить при подборе

Сравните наружный контур, форму верхней части, расположение центрального и отдельного верхнего отверстий. Затем проверьте количество крепёжных отверстий, расстояния между их центрами, размеры посадок и глубину корпуса. Измерения выполняйте по очищенным поверхностям снятой детали: слой загрязнений или изношенный край мешает получить пригодный для сравнения размер.

Учитывайте также внутреннюю форму и положение прилегающих плоскостей. Корпус с совпадающими наружными очертаниями может не подойти по глубине или посадкам. Ошибка здесь приводит к перекосу, неполному прилеганию либо помехам движению деталей тормоза. Отверстия нельзя растачивать только ради того, чтобы несовпадающий корпус удалось закрепить.

Установка и проверка

При замене зафиксируйте технику от перемещения и сохраните порядок снятия деталей тормоза. Удалите загрязнения с соединяемых поверхностей, осмотрите крепёж, ответные посадки и расположенные рядом уплотнения. Повреждённые крепёжные детали и уплотнения замените; их состояние влияет на качество сборки даже при целом новом корпусе.

Устанавливайте корпус без ударов и принудительного стягивания болтами через зазор. Крепёж затягивайте равномерно, соблюдая последовательность и момент из документации техники. После сборки проверьте свободное движение привода, отсутствие заедания и правильность регулировки тормоза. До обычной эксплуатации выполните проверку его действия в контролируемых условиях.
