Корпус тормозного механизма Jinma 244 AMG

Корпус тормозного механизма Jinma 244 AMG — наружная корпусная деталь, внутри которой размещаются элементы тормоза. Она сохраняет их взаимное положение и образует место соединения механизма с сопрягаемыми деталями. Целостность корпуса и состояние его посадочных поверхностей важны для правильной сборки: трещины, перекос или повреждённое крепление могут нарушить работу тормоза даже при исправных внутренних деталях.

Конструкция корпуса

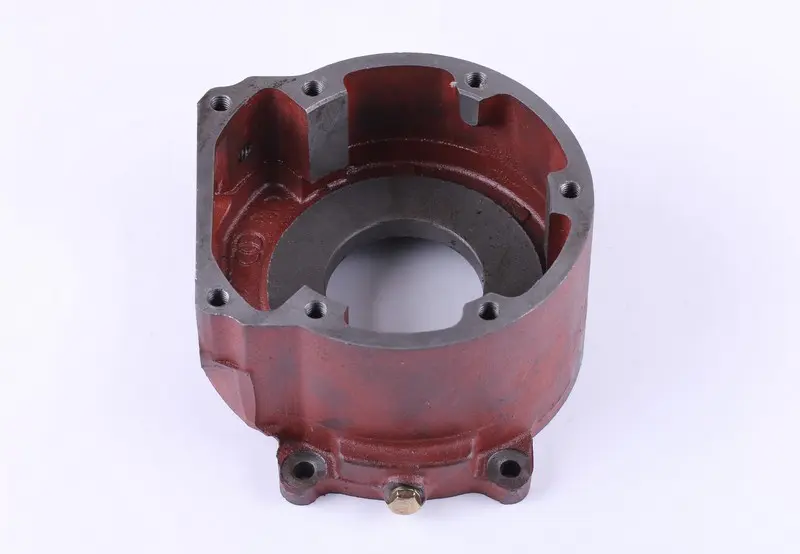

Корпус имеет округлую полую форму, центральное отверстие и открытый торец с обработанными контактными поверхностями. По краю расположены резьбовые отверстия, снаружи есть выступающие проушины с отверстиями. Наружные и часть внутренних поверхностей окрашены в красный цвет. При подборе существенны взаимное расположение этих элементов, форма внутренней полости и контур торца: через них корпус соединяется с остальными деталями механизма.

Когда требуется замена

Поводом для замены служат трещины стенок, сломанные проушины, повреждения резьбы и посадочных участков, которые мешают надёжно закрепить детали. Отдельного внимания требуют следы удара и деформация торца. Такие дефекты могут возникать после механической нагрузки, ослабления крепежа или затягивания соединения с перекосом. Повреждение покрытия само по себе не означает, что корпус непригоден: оценивают прежде всего целостность металла и состояние мест соединения.

Скрежет, заедание или ухудшение торможения — повод осмотреть механизм, но эти признаки не указывают однозначно на неисправность корпуса. При разборке проверяют, нет ли следов касания внутренних деталей о стенки, смещения посадок и ослабленных соединений. Замена корпуса решает проблему его повреждения; изношенные детали тормоза требуют отдельной оценки.

Что сверить при подборе

Сравните снятую деталь по наружному контуру, глубине полости, диаметру центрального отверстия и форме посадочных участков. Проверьте число и расположение отверстий, расстояния между их центрами, параметры резьбы и положение проушин. Если в каталоге техники предусмотрены разные варианты корпуса, ориентируйтесь на обозначение снятой детали и схему именно своего механизма. Одного сходства общей формы недостаточно: несовпадение крепления или глубины полости может помешать сборке либо вызвать касание подвижных деталей.

Установка и проверка

Работу начинают на неподвижной технике, зафиксированной от самопроизвольного движения. До разборки очищают место соединения и отмечают расположение снимаемых деталей. После демонтажа осматривают сопрягаемые поверхности, крепёж и внутренние элементы тормоза; установленные в этом соединении уплотнения проверяют и заменяют при повреждении. Остатки старого уплотнения и загрязнения удаляют, не повреждая посадочные поверхности.

Корпус должен совмещаться с креплениями без принудительной стяжки болтами. Если он не садится на место, проверяют подбор и положение внутренних деталей. Крепёж затягивают равномерно, с моментом по документации техники. После сборки проверяют свободный ход механизма, возврат привода и отсутствие заедания, затем выполняют регулировку тормоза по инструкции. Проверку торможения проводят на малой скорости в свободном месте до возвращения техники к работе.
