Корпус рулевого механизма DongFeng AMG

Корпус рулевого механизма DongFeng AMG предназначен для ремонта корпусной части механизма рулевого управления. Он служит основанием для размещения внутренних деталей и удерживает их в заданном взаимном положении. От состояния посадочных мест и креплений зависит правильность работы собранного механизма: повреждённый корпус может мешать регулировке, вызывать перекос деталей и люфт.

Конструкция и причины замены

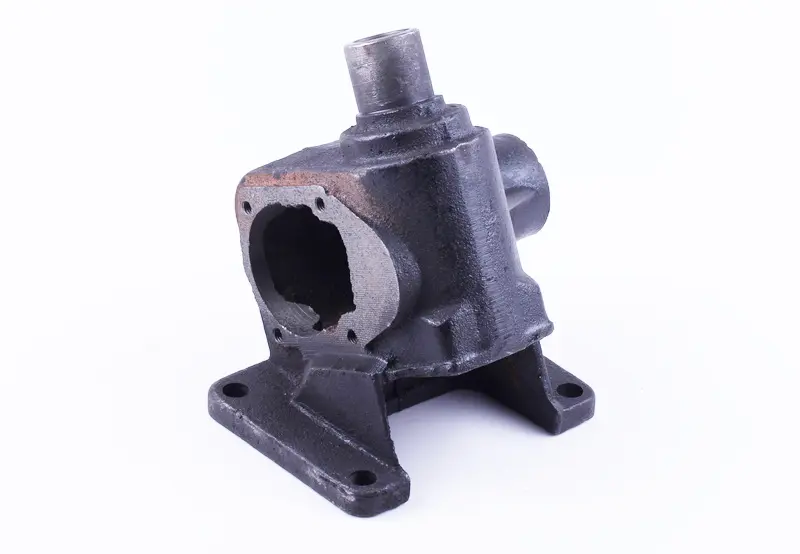

Корпус имеет основание с крепёжными отверстиями, боковой проём с обработанной привалочной поверхностью и отверстиями вокруг него, а также выступающие цилиндрические участки. Между основной частью и основанием расположены рёбра. При подборе существенны не только общие очертания, но и расположение каждого крепления, форма проёма и геометрия поверхностей, к которым присоединяются остальные части механизма.

Поводом для замены становятся трещины, отломанные крепёжные участки, повреждённая резьба, деформация привалочных поверхностей или износ посадочных мест. Такие дефекты могут появиться после удара, ослабления крепежа, работы с люфтом либо неправильной сборки. Следы утечки в местах соединений требуют проверки: причиной бывает как уплотнение, так и повреждение поверхности корпуса.

Свободный ход руля, заедание и стук сами по себе ещё не указывают на необходимость замены корпуса. При разборке проверяют, не смещаются ли опоры в своих посадках, нет ли трещин возле отверстий и сохраняют ли крепления затяжку. Если изношены только внутренние детали, замена исправного корпуса не устранит причину неисправности.

Что сверить при подборе

Сравните снятый корпус с заменой по форме основания, числу и расположению крепёжных отверстий, расстояниям между их центрами и положению бокового проёма. Отдельно сверьте присоединительные поверхности, отверстия под крепёж крышки и направление выступающих частей. Ошибка в одном из этих мест может помешать установке даже при близком внешнем сходстве.

Проверьте размеры и глубину посадочных мест под детали вашего механизма, расположение упоров и возможность установить прежнюю крышку. Для сравнения удобно использовать очищенный старый корпус и результаты замеров. Совпадение названия техники не заменяет проверки геометрии: внутренние детали должны занимать предусмотренное положение, а крепёж — соединять поверхности без принудительного смещения.

Особенности установки

До снятия механизма зафиксируйте технику от перемещения и отметьте положение присоединённых деталей. При разборке сохраняйте порядок регулировочных прокладок и других деталей, определяющих зазоры, если они предусмотрены конструкцией. Очистите сопрягаемые поверхности и осмотрите валы, опоры, крышку, уплотнения и крепёж. Изношенные соседние детали стоит заменить одновременно, чтобы не переносить причину люфта или утечки в новый корпус.

Собирайте механизм по документации конкретной техники, соблюдая порядок установки, регулировку и моменты затяжки. Не стягивайте болтами детали, которые не садятся на место свободно: так можно повредить крепления или создать перекос. После сборки проверьте плавность хода во всём диапазоне, отсутствие заедания и правильность регулировки. Рулевое управление с сохраняющимся люфтом, трещинами или тугим ходом требует устранения причины до эксплуатации.
