Корпус рулевого механизма старого образца Xingtai 120/220 AMG

Корпус рулевого механизма старого образца Xingtai 120/220 AMG предназначен для ремонта рулевого управления при повреждении корпуса. Он служит основанием для размещения деталей механизма, поддерживает их взаимное положение и воспринимает нагрузки через крепления. От состояния посадочных мест и привалочных поверхностей зависит, удастся ли собрать механизм без перекоса и обеспечить его нормальную работу.

Конструкция корпуса

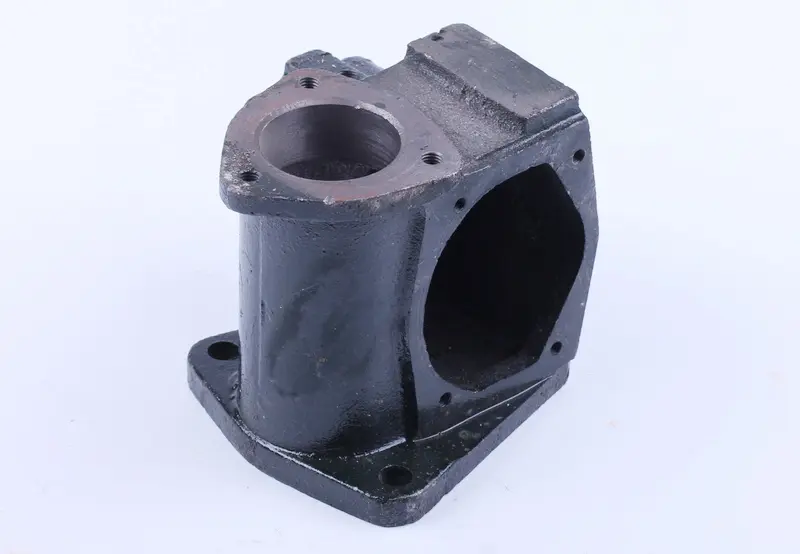

Корпус имеет полость с крупным боковым проёмом, верхнюю цилиндрическую часть с круглым отверстием и нижний крепёжный фланец. Вокруг проёмов расположены отверстия для крепления сопрягаемых деталей. Такая геометрия задаёт положение внутренних деталей и присоединяемых частей механизма. При подборе нужно учитывать не только общий силуэт, но и форму каждого фланца, расположение отверстий и состояние поверхностей, на которые опираются соседние детали.

Когда требуется замена

Основанием для замены становятся трещины, повреждённые крепёжные выступы, сорванная резьба или изношенные посадочные места. Корпус также проверяют после удара и при ослаблении его креплений: подвижность соединения может разбивать отверстия и нарушать прилегание. Следы утечки по стыку требуют осмотра поверхности и уплотнения. Сам по себе люфт руля ещё не указывает на неисправность корпуса — его причиной могут быть износ внутренних деталей или нарушение регулировки. Менять корпус имеет смысл, когда дефект связан именно с ним.

Что сверить при подборе

Обозначение «старого образца» обязательно учитывают при сравнении со снятой деталью. Одного совпадения модели техники недостаточно: корпус должен подходить к установленному рулевому механизму и его сопрягаемым частям. Удобнее сопоставлять детали после очистки, когда хорошо различимы края посадочных мест, резьба и контуры фланцев.

• Сверьте число, расположение и расстояния между крепёжными отверстиями основания.
• Сравните форму бокового проёма, контур его привалочной поверхности и точки крепления крышки.
• Проверьте верхнее отверстие, посадочные диаметры и глубину размещения сопрягаемых деталей.
• Сопоставьте резьбовые соединения и положение корпуса относительно соседних частей рулевого управления.

Особенности установки

При разборке фиксируют расположение деталей и регулировочных элементов, чтобы сохранить ориентиры для сборки. Сопрягаемые поверхности очищают от загрязнений и остатков уплотнений, не повреждая кромки. Одновременно осматривают валы, опоры, крышки и крепёж; изношенные уплотнения заменяют. Повреждённые внутренние детали не стоит переносить в новый корпус без устранения причины износа.

Детали устанавливают без перекоса и ударной подгонки, крепления затягивают равномерно с усилием, предусмотренным документацией техники. После сборки выполняют регулировку механизма и проверяют плавность его хода, отсутствие заеданий и ненормального люфта. Несовпадение посадок нельзя компенсировать затяжкой болтов: это способно вызвать напряжения в корпусе, перекос валов и ускоренный износ. До начала эксплуатации проверяют надёжность крепления и герметичность собранных соединений.
