Корпус рулевого механизма нового образца Xingtai 120/220 AMG

Корпус рулевого механизма нового образца Xingtai 120/220 AMG предназначен для ремонта рулевого управления при повреждении корпуса. Он служит основанием для размещения внутренних деталей механизма и сохраняет их взаимное положение. От состояния посадочных мест и креплений зависит правильность сборки: трещины, деформация или разбитые отверстия могут мешать регулировке и вызывать повторное появление люфта.

Конструкция и причины замены

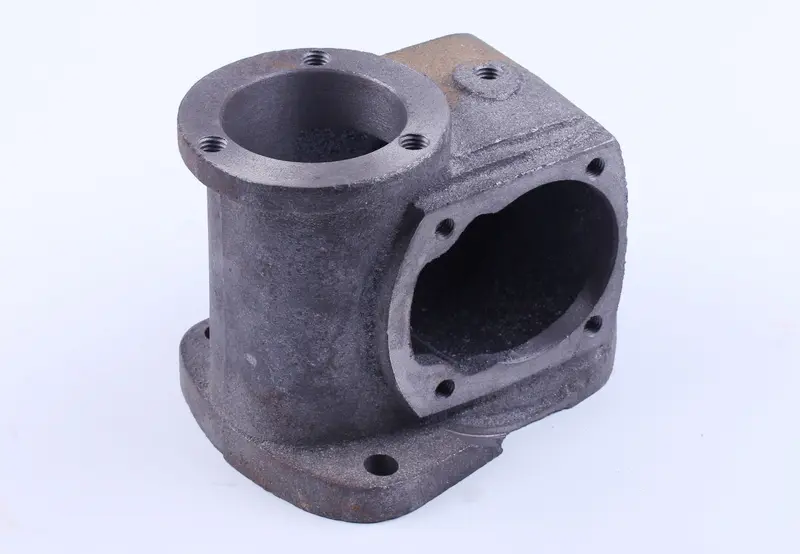

Корпус имеет вертикальную цилиндрическую часть с круглым верхним фланцем, боковой проём с крепёжными отверстиями по краям и нижнее основание с отверстиями для установки. В верхнем фланце видны резьбовые отверстия. При подборе значение имеет вся геометрия: одинаковый общий силуэт ещё не означает совпадения посадок, плоскостей прилегания и креплений.

Поводом для замены становятся трещины возле крепёжных приливов, сколы на сопрягаемых поверхностях, сорванная резьба и износ мест, в которых установлены внутренние детали. Повреждения возможны после удара, ослабления крепежа или сборки с перекосом. Следы смазки снаружи требуют проверки места утечки: причиной может быть уплотнение или стык, поэтому сам по себе такой след ещё не указывает на необходимость менять корпус.

Что сверить при подборе

Обозначение «нового образца» учитывайте вместе с устройством снятого корпуса. Сравните расположение верхнего фланца и бокового проёма, форму основания, число и межосевые расстояния крепёжных отверстий. Проверьте диаметры и глубину внутренних посадок, размеры сопрягаемых поверхностей, резьбы и положение отверстий относительно друг друга. Эти параметры определяют, удастся ли перенести детали механизма и закрепить его без перекоса.

Снятый корпус лучше очистить до сравнения: грязь и остатки прокладок скрывают края посадок и мелкие повреждения. Отдельно осмотрите поверхности, к которым прилегают крышки, а также места установки валов и их опор. Несовпадение посадки нельзя исправлять затяжкой болтов. Это способно повредить крепление, нарушить взаимное положение деталей и привести к тугому вращению или люфту рулевого управления.

Особенности установки

Для замены освобождают доступ к механизму, фиксируют положение соединений и снимают его в порядке, предусмотренном руководством техники. Разборку выполняют на чистой поверхности, сохраняя расположение регулировочных деталей, если они предусмотрены конструкцией. Внутренние детали переносят после осмотра: вместе с корпусом стоит проверить валы, опоры, крышки, крепёж и уплотнения. Изношенные сопряжённые детали могут сохранить люфт даже после замены повреждённого корпуса.

При сборке очищают плоскости прилегания, устанавливают исправные уплотнения и равномерно затягивают крепёж с усилием по руководству. Смазку и регулировку выполняют по требованиям конкретного механизма. После установки проверяют плавность вращения во всём диапазоне, отсутствие заеданий, надёжность крепления и герметичность стыков. Если руль идёт рывками или свободный ход остаётся чрезмерным, сначала проверяют сборку и регулировку; эксплуатировать технику с неисправным рулевым управлением нельзя.
