Корпус подъемника DongFeng 240/244 AMG

Корпус подъемника DongFeng 240/244 AMG — корпусная деталь для ремонта механизма подъема. Он служит основанием для размещения деталей подъемника и сохраняет взаимное положение их посадочных мест. От состояния корпуса зависит точность сборки: поврежденные опоры, нарушенная геометрия или разбитые крепления не позволяют надежно закрепить механизм даже при исправных внутренних деталях.

Конструкция и причины замены

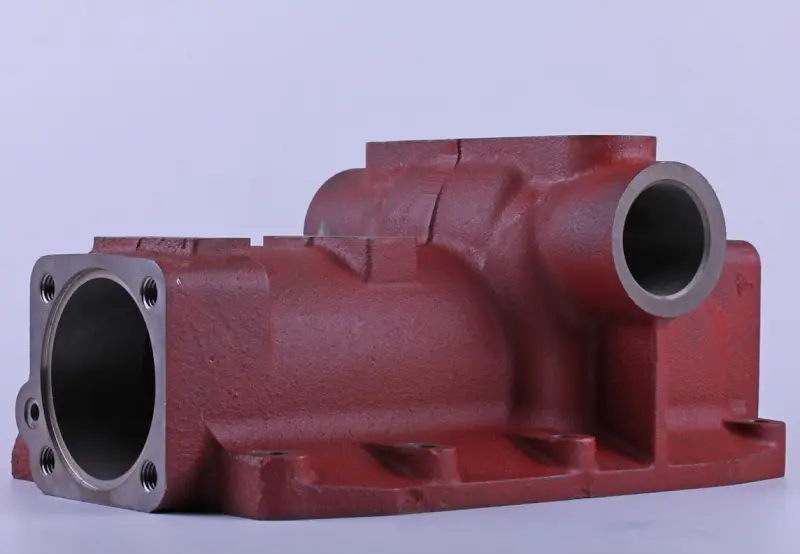

Корпус имеет красное покрытие, крупное торцевое отверстие с фланцем, боковое круглое отверстие с обработанным ободком и нижние крепежные приливы. При подборе важны форма этих участков, их расположение относительно друг друга и поверхности сопряжения. Совпадение общего силуэта еще не означает, что снятые детали и крепеж встанут на свои места без перекоса.

Основания для замены корпуса — трещины, сколы возле креплений, повреждение резьбы, выработка посадочных мест и деформация привалочных поверхностей. Такие повреждения могут появиться после удара, перегрузки, ослабления крепежа или сборки с перекосом. Люфт внутренних деталей и повторное ослабление соединений требуют проверки корпуса, но сами по себе еще не указывают на его неисправность: сначала нужно определить место повреждения.

Что сверить при подборе

Сравните снятый корпус с заменой по всем присоединительным участкам. Проверьте число и расположение крепежных отверстий, межосевые расстояния, резьбы, размеры и глубину посадок, контур фланцев и высоту опор. Отдельно оцените внутренние полости и места установки сопряженных деталей: наружного сходства для проверки их размещения недостаточно. Замеры удобнее выполнять на очищенном корпусе, когда остатки уплотнений и грязь не закрывают кромки.

Учитывайте исполнение уже установленного подъемника и конструкцию деталей, которые будут перенесены при ремонте. Сохраните старый корпус до завершения сборки: он поможет проверить расположение креплений и порядок установки сопряженных частей. Если фланец прилегает только одной стороной, отверстия смещены или деталь упирается внутри, затяжкой это не исправить. Несовпадение посадок способно вызвать заедание механизма, повреждение крепежа и появление трещин.

Установка и сопутствующая проверка

Работу начинают с разгрузки подъемника и надежной фиксации связанных с ним подвижных частей. Затем очищают место разборки и снимают сопряженные детали в порядке, предусмотренном устройством механизма. При переносе деталей проверяют их опорные поверхности, втулки и другие элементы, которые установлены в посадках корпуса. Изношенные сопряжения стоит устранить одновременно: новый корпус сам по себе не уберет люфт поврежденной ответной детали.

Перед сборкой очищают привалочные поверхности и резьбовые отверстия, проверяют крепеж и предусмотренные конструкцией уплотнения. Поврежденные уплотнения заменяют; герметик применяют только там, где это допускает порядок сборки подъемника. Корпус должен занимать свое положение без принудительного стягивания болтами. Крепеж затягивают равномерно с моментом, указанным в документации техники. После сборки проверяют свободу движения механизма, отсутствие перекоса и состояние соединений, а нагрузку увеличивают постепенно.
