Коленвал мотокосы 1E40F с подшипниками AMG

Коленвал с подшипниками для мотокосы 1E40F принимает усилие от поршня через шатун и преобразует его возвратно-поступательное движение во вращение. От состояния коленвала зависят ровная работа двигателя и правильное движение поршня в цилиндре. Деталь заменяют при повреждении шеек, деформации вала или износе шатунного соединения, когда установка одних новых опорных подшипников уже не устраняет неисправность. Обозначение — AMG.

Конструкция и работа

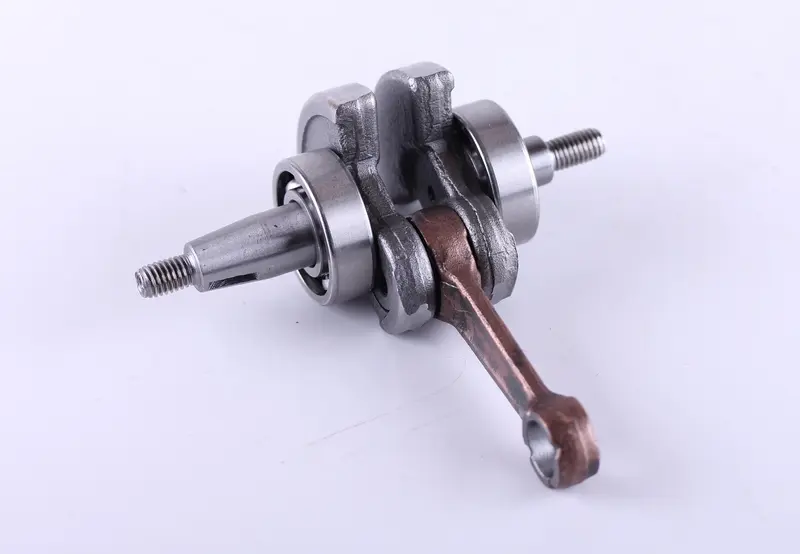

Коленвал имеет две щеки, расположенный между ними шатун и выходящие по обе стороны концы вала. На опорах установлены подшипники; на концах предусмотрены резьбовые участки, а на одном из них — продольный паз. Щеки и смещенное относительно оси соединение с шатуном образуют кривошип. Подшипники поддерживают вал в картере и позволяют ему вращаться, а верхняя головка шатуна соединяется с поршнем через палец.

Когда нужна замена

Поводом проверить коленвал служат стук из нижней части двигателя, усилившаяся вибрация, заедание при проворачивании и ощутимый радиальный люфт нижней головки шатуна. Эти признаки требуют осмотра: похожие проявления могут давать поврежденные опорные подшипники или ослабленные крепления. Боковое перемещение шатуна само по себе не доказывает поломку — его оценивают отдельно от радиального люфта, по требованиям двигателя.

После разборки проверяют дорожки и посадки подшипников, состояние резьбы, следы перегрева, задиры и повреждения соединения шатуна с кривошипом. Недостаточная смазка, загрязнения внутри двигателя и работа с изношенными подшипниками ускоряют повреждение сопряженных поверхностей. Если вал получил удар или двигатель заклинивал, дополнительно проверяют биение: свободное вращение от руки еще не подтверждает правильную геометрию.

Что сверить при подборе

Сопоставьте снятый коленвал с заменой по общей длине, форме и длине обоих концов, диаметрам посадочных мест и расположению упорных поверхностей. Проверьте резьбу, паз, размеры щек и положение шатуна. Отдельно сравните верхнюю головку шатуна и посадку поршневого пальца, а у подшипников — маркировку и посадочные размеры. Совпадение названия двигателя не заменяет проверку сопряжений: различия мешают собрать картер и установить детали на концах вала.

Особенности установки

Замена требует разборки двигателя и доступа к половинам картера. При снятии используйте подходящие съемники и опоры, чтобы не повредить посадки и резьбу. При запрессовке подшипника усилие передают через кольцо, которое устанавливается с натягом; нагрузка через шарики способна повредить новый подшипник. Нельзя забивать коленвал ударами по его концам или передавать монтажное усилие через шатун.

Одновременно осмотрите сальники коленвала, места их контакта с валом, поршневой палец и сопряжение верхней головки шатуна. Поврежденные уплотнения и нарушенные при разборке прокладки заменяют. После сборки проверьте плавность вращения, отсутствие задевания щек за картер и свободное движение шатуна. Неподходящие посадки или перекос при монтаже вызывают тугое вращение, перегрев подшипников и повторную разборку двигателя.
