Карданный вал L-615 mm для Foton 244, Jinma 244/264 AMG

Карданный вал L-615 mm для Foton 244, Jinma 244/264 передаёт вращение между соединёнными частями трансмиссии. Обозначение L-615 mm указывает на длину 615 мм. При подборе такого вала важны не только длина и модель техники, но и совпадение шлицевых соединений: именно через них передаётся крутящий момент. Деталь нужна при замене повреждённого вала, когда восстановить правильную посадку и работу соединения регулировкой уже нельзя.

Конструкция и причины замены

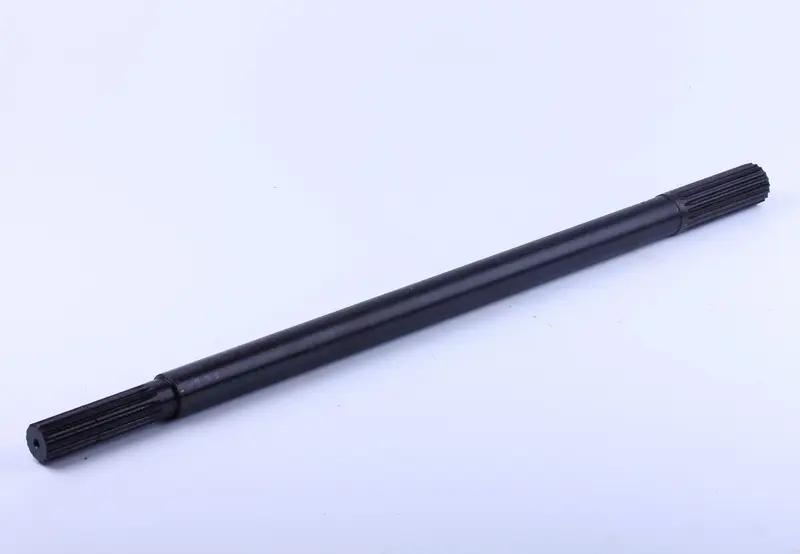

Вал имеет вытянутую цилиндрическую среднюю часть и наружные продольные шлицы на обоих концах. Между средней частью и шлицевыми участками есть переходы диаметра. Такая геометрия требует точного соответствия ответным деталям: вал должен входить в соединения на предусмотренную глубину, без перекоса и чрезмерного люфта. Совпадения общей длины недостаточно, если отличаются профиль шлицев или размеры посадочных участков.

Поводом для проверки служат стук при смене нагрузки, увеличившийся свободный ход в соединении и вибрация во время работы привода. После снятия осматривают боковые поверхности шлицев, их края и переходы диаметров. Выработка, замятые участки, трещины и изгиб — причины рассмотреть замену. Эти симптомы могут быть связаны и с ответными деталями, поэтому один только шум ещё не доказывает неисправность вала. Если изношено соединение с обеих сторон, установка нового вала в разбитую муфту не устранит люфт.

Что сверить при подборе

Сопоставьте со снятой деталью общую длину, диаметры средней части и концов, число и профиль шлицев с каждой стороны. Отдельно проверьте длину шлицевых участков, расположение переходов диаметра и способ фиксации в соединении. Измеряйте старый и новый вал от одинаковых точек: различие в способе измерения может скрыть ошибку подбора. Сильно изношенные шлицы лучше дополнительно сверять с ответной деталью, поскольку их исходный профиль уже искажён.

Неправильная длина может мешать сборке или уменьшать глубину зацепления. Несовпадающие шлицы иногда начинают входить в соединение, но заклинивают дальше; запрессовывать их силой нельзя. Слишком свободная посадка вызывает удары при изменении нагрузки и ускоряет износ. Проверка размеров нужна до окончательной установки, пока доступ к обоим концам вала остаётся свободным.

Особенности установки

Работу выполняют на остановленной технике, исключив её движение и случайный запуск. До разборки отмечают положение вала и сохраняют порядок снятых креплений. После извлечения очищают ответные шлицы и проверяют их на выработку, задиры и трещины. Одновременно осматривают фиксаторы и расположенные рядом уплотнения, если они предусмотрены конструкцией. Повреждённые сопряжённые детали заменяют вместе с валом, иначе прежняя причина износа сохранится.

Новый вал устанавливают без перекоса, соблюдая порядок сборки конкретной трансмиссии. Смазку, крепёж и способ фиксации выбирают по требованиям техники. Нельзя стягивать неправильно вошедшее соединение крепежом или бить по шлицам. После сборки проверяют посадку, надёжность фиксации и отсутствие заеданий. Короткая проверка без высокой нагрузки помогает выявить посторонний стук или вибрацию; при их появлении работу останавливают и повторно проверяют соединения.
