Балансир коленвала мотоблока 190N/195N AMG-5

Балансир коленвала мотоблока 190N/195N AMG-5 — деталь механизма уравновешивания двигателя. Она участвует в компенсации инерционных сил, возникающих при движении деталей двигателя, и помогает уменьшать вибрацию при его работе. При ремонте здесь имеют значение не только целостность балансира, но и соответствие его формы, посадки и положения штатной конструкции.

Конструкция и назначение

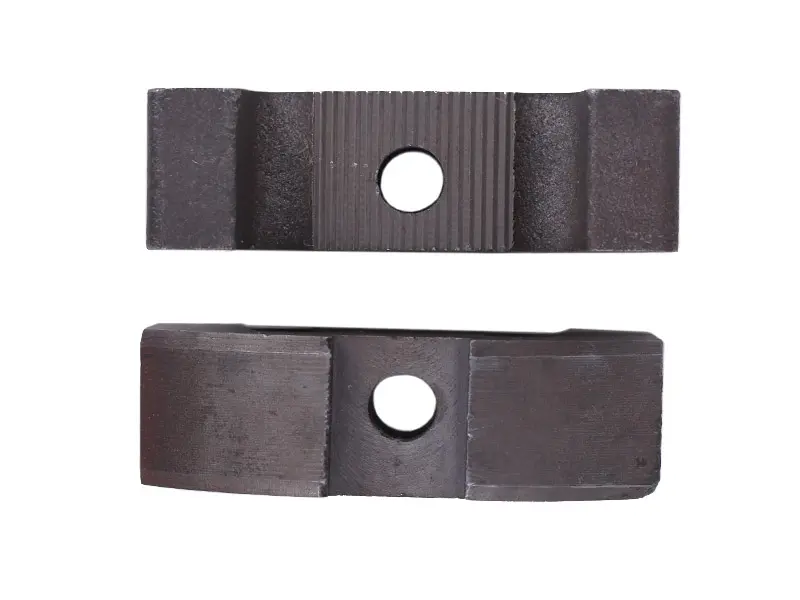

Балансир имеет вытянутую форму, центральное сквозное отверстие и участки разного профиля по длине. На средней площадке есть рифление, по краям — выступающие участки. Эти особенности нужно учитывать при сравнении со снятой деталью: совпадение одного отверстия ещё не означает, что балансир правильно встанет на своё место и будет выполнять свою функцию.

Для механизма уравновешивания важны масса детали и её распределение относительно крепления. Поэтому подтачивать выступы, рассверливать отверстие или подгонять балансир ударами нельзя. Такая доработка меняет посадку либо распределение массы и способна усилить вибрацию вместо её уменьшения.

Когда требуется замена

Поводом для замены служат трещины, сколы, деформация, повреждение контактных поверхностей или выработка вокруг крепёжного отверстия. Следы смещения и разбитая посадка требуют проверки крепления: установка новой детали на повреждённое основание не устраняет причину неисправности. Ослабленное соединение может снова получить люфт.

Усилившаяся вибрация и посторонний стук — повод осмотреть механизм, но сами по себе они не доказывают поломку балансира. При разборке проверяют его целостность, надёжность фиксации и отсутствие следов касания соседних деталей. Замену выбирают по обнаруженному повреждению, а не только по изменению звука двигателя.

Что сверить при подборе

• Обозначение двигателя и конструкцию снятого балансира.
• Общую длину, ширину и толщину, включая выступы и углубления.
• Диаметр и расположение центрального отверстия, форму поверхности вокруг него.
• Профиль обеих сторон и расположение площадок, которыми деталь прилегает к месту установки.
• Способ фиксации и соответствие штатному крепежу.

Размеры удобнее сравнивать по очищенной снятой детали, отдельно проверяя неповреждённые участки. Разбитое отверстие нельзя принимать за правильный посадочный размер. Если прежний балансир сильно разрушен, ориентиром должна быть документация именно на установленный двигатель. Ошибка в профиле может привести к неполному прилеганию, перекосу или задеванию соседних частей.

Особенности установки

Работу выполняют на остановленном двигателе с исключённым случайным запуском. До снятия фиксируют положение балансира и порядок расположения крепёжных деталей. Посадочные поверхности очищают, проверяют на повреждения; крепёж с сорванной резьбой и деформированные стопорные детали заменяют. Одновременно осматривают ответную поверхность и соседние части на следы ударов или трения.

Балансир устанавливают в предусмотренном положении, соблюдая указания по фиксации и затяжке из руководства двигателя. Затяжкой нельзя устранять перекос или притягивать деталь, которая не садится свободно. После сборки проверяют отсутствие люфта и возможность проворачивания механизма вручную по установленной для двигателя процедуре. При заедании, касании или необычном сопротивлении причину устраняют до запуска.
