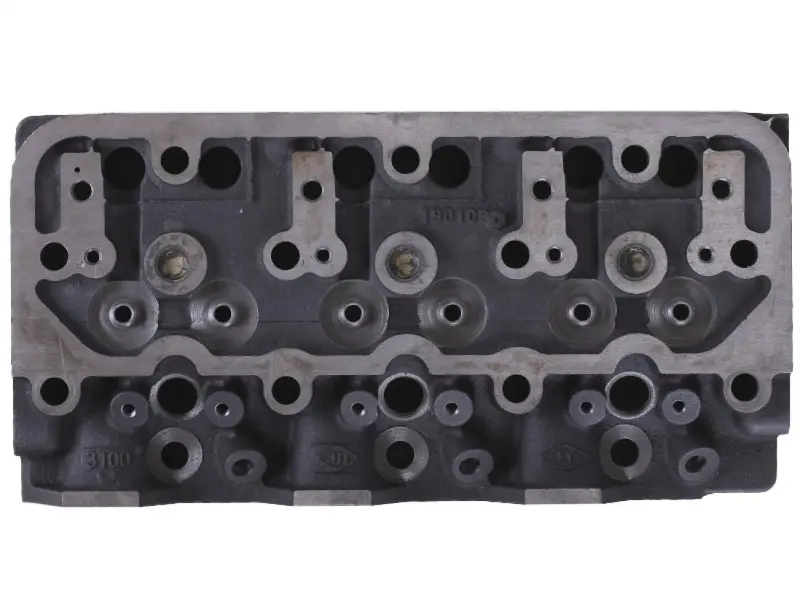

Головка блока цилиндров в сборе TY3100B AMG

Головка блока цилиндров в сборе TY3100B AMG закрывает цилиндры сверху и вместе с прокладкой обеспечивает герметичность их соединения с блоком. От состояния головки, её привалочной поверхности и клапанных сопряжений зависит сохранение компрессии и нормальная работа двигателя. Такую деталь подбирают при замене повреждённой головки, когда восстановление прежней невозможно или нецелесообразно.

Конструкция и назначение

В корпусе головки предусмотрены отверстия крепления, каналы и посадочные места деталей клапанного механизма. Их расположение должно совпадать с ответными участками двигателя: внешнего сходства для подбора недостаточно. На корпусе есть литая маркировка 3100. Её можно использовать как дополнительный ориентир при сравнении деталей, сохраняя основным обозначением для подбора TY3100B.

Исполнение в сборе нужно оценивать по составу деталей, необходимых для конкретного ремонта. При сравнении со снятой головкой проверьте клапанные посадки, места крепления сопряжённых деталей и все поверхности под уплотнения. Даже небольшое отличие в расположении отверстий или каналов может помешать установке либо нарушить герметичность после затяжки.

Когда требуется замена

Поводом для проверки головки служат снижение компрессии, затруднённый запуск, неравномерная работа двигателя и следы утечки через стык с блоком. Эти признаки сами по себе ещё не означают, что нужно менять весь корпус: похожие проявления бывают при повреждении прокладки и неплотном закрытии клапанов. Решение принимают после проверки плоскости, герметичности и состояния посадочных мест.

Трещины, деформация после перегрева, повреждённые резьбы и сильный износ клапанных сопряжений могут сделать замену головки предпочтительнее ремонта. Если причиной повреждения стал перегрев или неправильная затяжка крепежа, эту причину необходимо устранить, иначе новая головка окажется в тех же условиях.

Что сверить при подборе

• Обозначение двигателя и соответствие головки TY3100B.
• Контур привалочной поверхности, расположение крепёжных отверстий и направляющих.
• Совпадение каналов головки, блока и подходящей прокладки.
• Посадочные места клапанного механизма и крепления деталей, переносимых со старой головки.

Прокладку удобно использовать для проверки взаимного расположения отверстий, но она не заменяет сравнение самих деталей. Несовпадающие каналы нельзя исправлять усиленной затяжкой болтов или слоем герметика. Ошибка подбора может привести к утечкам, потере компрессии и повторной разборке двигателя.

Особенности установки

Головку снимают на остывшем двигателе, соблюдая порядок разборки из руководства. Перед монтажом очищают поверхности от остатков прежней прокладки, не повреждая металл и не допуская попадания загрязнений в открытые каналы. Проверяют плоскость блока, резьбовые отверстия, направляющие и состояние крепежа. Прокладку головки устанавливают новую; сопутствующие уплотнения подбирают по снятым деталям и требованиям двигателя.

Болты затягивают в установленной последовательности, с моментом и этапами, указанными для двигателя. После сборки проверяют работу клапанного механизма и регулируют зазоры по руководству. При первом запуске контролируют герметичность соединений и равномерность работы. Повторную протяжку выполняют только тогда, когда она предусмотрена инструкцией.
