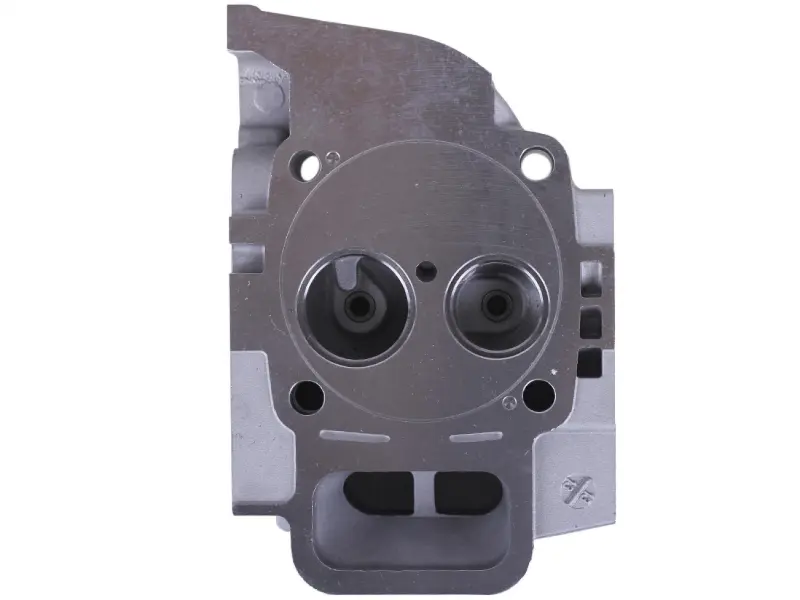

Головка цилиндра мотоблока 188D (голая) AMG

Головка цилиндра мотоблока 188D (голая) AMG закрывает цилиндр со стороны камеры сгорания. Вместе с прокладкой и крепежом она обеспечивает герметичность соединения, необходимую для сжатия и нормальной работы двигателя. В головке расположены зоны установки клапанов и каналы газообмена. Исполнение «голая» выбирают при ремонте с отдельной сборкой головки: пригодность переносимых деталей проверяют до установки.

Когда нужна замена

Основанием для замены корпуса могут быть трещины, повреждения привалочной плоскости, разрушение посадочных мест или резьбы, которые нельзя надёжно восстановить. Перегрев и неправильная затяжка крепежа способны нарушить прилегание головки к цилиндру. Прорыв газов через соединение, снижение компрессии, затруднённый запуск и потеря тяги требуют проверки, но сами по себе ещё не доказывают неисправность головки: похожие симптомы дают прокладка и негерметичные клапаны.

Что сверить при подборе

Сопоставьте обозначение двигателя со снятой деталью и её конструкцией. Проверьте контур привалочной поверхности, расположение крепёжных отверстий, каналов и посадочных мест. У корпуса два круглых клапанных гнезда со стороны камеры сгорания и отверстия крепления по периметру. Совпадения общего силуэта недостаточно: даже небольшое смещение отверстия или отличие посадки может помешать сборке и нарушить герметичность.

Отдельно сравните места крепления впускных и выпускных деталей, верхней крышки и элементов клапанного механизма. Если часть оборудования переносится со старой головки, проверьте соответствие его посадок и креплений. Прокладку подбирают по сопрягаемым поверхностям и расположению отверстий: она не должна перекрывать каналы или выступать в камеру сгорания. При сомнениях полезнее сопоставить размеры снятой детали, чем ориентироваться только на название двигателя.

Подготовка к сборке

До монтажа проверьте новую головку на повреждения, очистите каналы и сопрягаемые поверхности от загрязнений. Оцените состояние клапанов, направляющих, сёдел, пружин и остальных деталей, которые планируется использовать повторно. Изношенные сопряжения не исправятся заменой одного корпуса. При сборке необходимы проверка прилегания клапанов к сёдлам и контроль их свободного движения; притирку или обработку выполняют по результатам проверки.

Установка и контроль

Работу проводят на остывшем двигателе. После снятия старой головки удаляют остатки прокладки, не повреждая плоскость цилиндра и не допуская попадания мусора внутрь. Проверяют состояние крепежа и резьбы, устанавливают подходящую новую прокладку. Головка должна занимать своё положение без принудительного стягивания болтами. Порядок, этапы и момент затяжки берут из документации двигателя: неравномерное усилие может деформировать корпус или привести к повторному прорыву газов.

После сборки регулируют клапанные зазоры по требованиям двигателя и проверяют свободное движение механизма предусмотренным для него способом. При первом запуске контролируют герметичность стыка и отсутствие постороннего стука. Несовпадение каналов, неправильная прокладка или ошибки сборки клапанов могут вызвать утечку газов, потерю компрессии и повреждение сопряжённых деталей. Поэтому подбор корпуса и проверка переносимых частей одинаково важны для результата ремонта.
