Головка вилки повышенной/пониженной передачи Jinma 404 AMG

Головка вилки повышенной/пониженной передачи Jinma 404 — деталь механизма выбора диапазона трансмиссии. Она участвует в передаче движения от механизма переключения к вилке, которая перемещает связанный с ней элемент включения. При исправном сопряжении движение передаётся без избыточного свободного хода, а вилка доходит до положения, необходимого для включения выбранного диапазона.

Конструкция и назначение

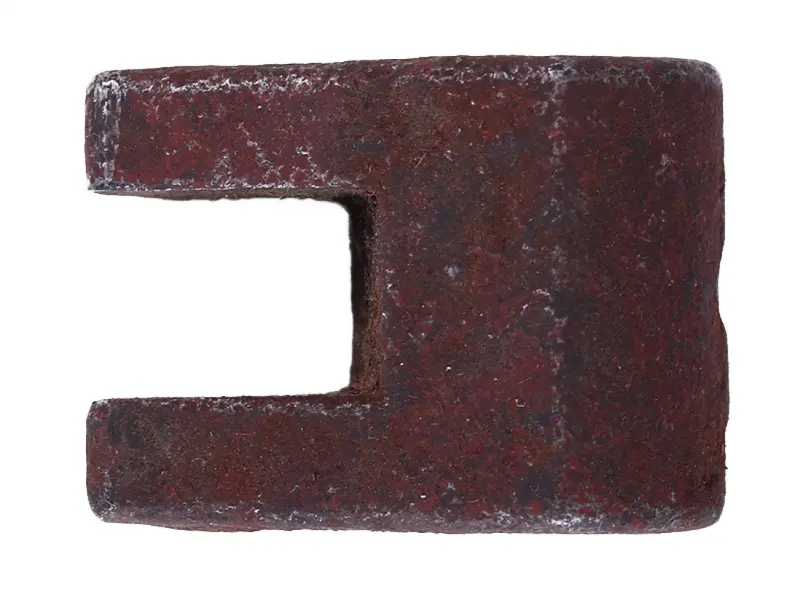

Головка имеет открытый прямоугольный паз между двумя выступами и широкую сплошную часть с противоположной стороны. При подборе существенны форма этого паза и состояние поверхностей, через которые передаётся усилие переключения. Износ контактных граней увеличивает зазор в сопряжении: часть хода привода теряется, и положение рычага может перестать точно соответствовать перемещению вилки.

Замену рассматривают при трещинах, сколах выступов, деформации или заметной выработке в месте контакта. Поводом для осмотра также служат увеличенный свободный ход рычага, затруднённое включение диапазона и неполное перемещение вилки. Эти симптомы требуют проверки всего сопряжения: одна новая головка не устранит люфт изношенной ответной детали или заедание привода.

Что сверить при подборе

Снятую головку сравнивают с заменой по общей форме, ширине и глубине открытого паза, толщине корпуса и расположению контактных поверхностей. Отдельно проверяют способ соединения с вилкой и положение головки относительно соседних деталей. Совпадения названия модели недостаточно, если геометрия отличается: слишком широкий паз оставит лишний свободный ход, а слишком узкий может мешать перемещению сопряжённой части.

Измерять лучше не только наиболее изношенный участок, но и сохранившиеся поверхности, учитывая выработку ответной части. Стоит проверить, не изменена ли старая головка сваркой, подточкой или предыдущим ремонтом. Деформированный образец не задаёт правильную форму новой детали. При сравнении полезны схема механизма и размеры посадочного места: они помогают отличить повреждение снятой головки от конструктивного отличия.

Замена и проверка механизма

Работу выполняют на остановленной технике, исключив её самопроизвольное движение. До разборки отмечают положение головки, вилки и связанных деталей, чтобы сохранить правильную ориентацию при сборке. После получения доступа очищают место соединения, снимают штатные фиксаторы и демонтируют головку в порядке, предусмотренном устройством механизма. Удары по выступам и принудительная посадка могут повредить деталь или её сопряжение.

Одновременно осматривают вилку, контактирующую с пазом часть привода, крепления и фиксаторы. Трещины, изгиб и разбитые посадочные места устраняют до сборки; повреждённые крепёжные детали заменяют. Новую головку устанавливают с правильной ориентацией и закрепляют штатным способом. Затем проверяют свободное перемещение механизма и полноту включения диапазонов по процедуре обслуживания техники. Заедание, чрезмерный люфт или необходимость прикладывать повышенное усилие — повод повторно проверить подбор и сборку до работы под нагрузкой.
