Головка блока цилиндров TY2100 AMG

Головка блока цилиндров TY2100 AMG закрывает блок со стороны камер сгорания и образует с ним герметичное соединение через прокладку. От состояния её привалочной плоскости, каналов и клапанных посадок зависит способность двигателя удерживать компрессию. Головку меняют при повреждениях, которые нельзя устранить допустимой обработкой: трещинах, значительной деформации или разрушении посадочных мест.

Конструкция и назначение

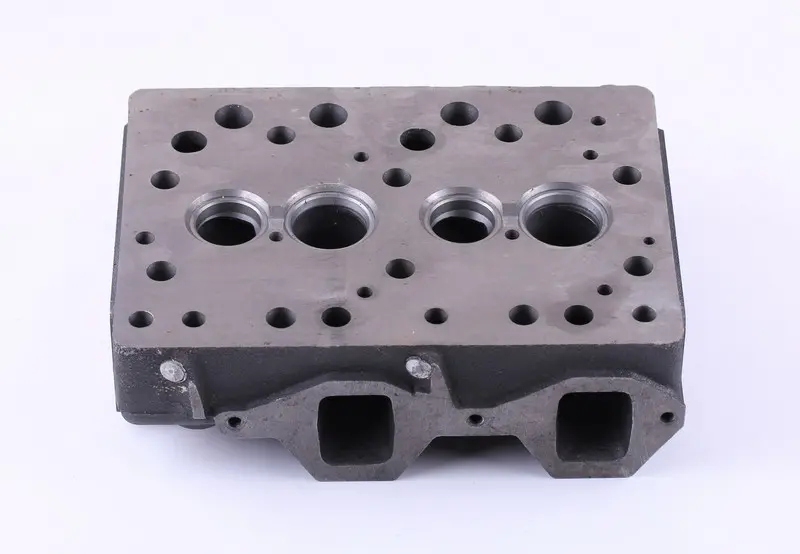

В корпусе предусмотрены отверстия под крепёж и проходы, которые должны точно совпадать с ответными отверстиями блока и прокладки. На одной из обработанных поверхностей расположены четыре крупных круглых отверстия с кольцевыми посадками, сбоку — два прямоугольных проёма с крепёжными отверстиями вокруг. При подборе важны не только общий контур головки, но и взаимное расположение этих элементов: несовпадение мешает правильно собрать и уплотнить соединения.

Когда требуется замена

Поводом для проверки головки служат потеря компрессии, затруднённый запуск, неустойчивая работа и следы прорыва газов в месте соединения с блоком. После перегрева стоит проверить плоскостность и отсутствие трещин. Такие симптомы сами по себе ещё не означают, что нужно менять весь корпус: причиной могут быть прокладка или негерметичные клапаны. Решение о замене принимают после разборки, очистки и проверки головки, чтобы не оставить настоящую причину неисправности в двигателе.

Что сверить при подборе

Ориентир по модели — TY2100. Сопоставьте снятую головку с заменой по форме привалочной поверхности, расположению крепёжных отверстий, проходов и боковых присоединений. Отдельно проверьте посадки клапанов и сопряжение с деталями, которые предстоит перенести со старой головки. Одного сходства внешнего контура недостаточно: даже небольшое смещение отверстия может помешать установке или перекрыть необходимый проход.

Прокладку подбирают по совпадению всех отверстий и контура уплотнения. Она не должна закрывать каналы или выступать в рабочие полости. Если старая головка уже ремонтировалась, при сравнении учитывают следы обработки и сверяют размеры с требованиями к двигателю, а не только со снятой деталью. Также осматривают резьбы, крепёж и поверхности соседних соединений: повреждения в этих местах способны нарушить прижим нового корпуса.

Особенности установки

Головку устанавливают на очищенную поверхность блока с новой подходящей прокладкой. Остатки старого уплотнения удаляют без повреждения плоскости, отверстия и каналы очищают от загрязнений. До сборки проверяют плоскостность сопрягаемых поверхностей и состояние клапанных посадок. При переносе клапанов и связанных деталей проверяют их износ и герметичность сопряжений; повреждённые уплотнения присоединяемых деталей заменяют.

Крепёж затягивают поэтапно, в последовательности и с моментом, предусмотренными документацией двигателя. Неравномерный прижим может деформировать головку и повредить прокладку. После сборки проверяют и при необходимости регулируют клапанные зазоры, затем контролируют герметичность соединений и работу двигателя. Неправильный подбор головки или прокладки приводит к утечкам, потере компрессии и повторной разборке, поэтому совпадение посадок проверяют до окончательной затяжки.
