Головка блока цилиндров голая 4L22BT AMG

Головка блока цилиндров голая 4L22BT AMG предназначена для замены корпуса головки двигателя. Она закрывает цилиндры сверху и вместе с прокладкой образует герметичное соединение с блоком. От состояния её привалочной плоскости, каналов и клапанных посадочных мест зависит удержание давления в цилиндрах. Исполнение «голая» выбирают для сборки головки с отдельной проверкой устанавливаемых деталей клапанного механизма.

Когда требуется замена

Поводом для проверки головки становятся потеря компрессии, затруднённый запуск, перегрев, следы утечек у стыка с блоком или смешивание масла и охлаждающей жидкости. Эти признаки могут быть связаны и с прокладкой, поэтому сами по себе ещё не означают, что корпус нужно менять. Замену рассматривают при трещинах, деформации привалочной поверхности, повреждении резьбы и посадочных мест, если восстановление не обеспечивает параметров, предусмотренных для двигателя.

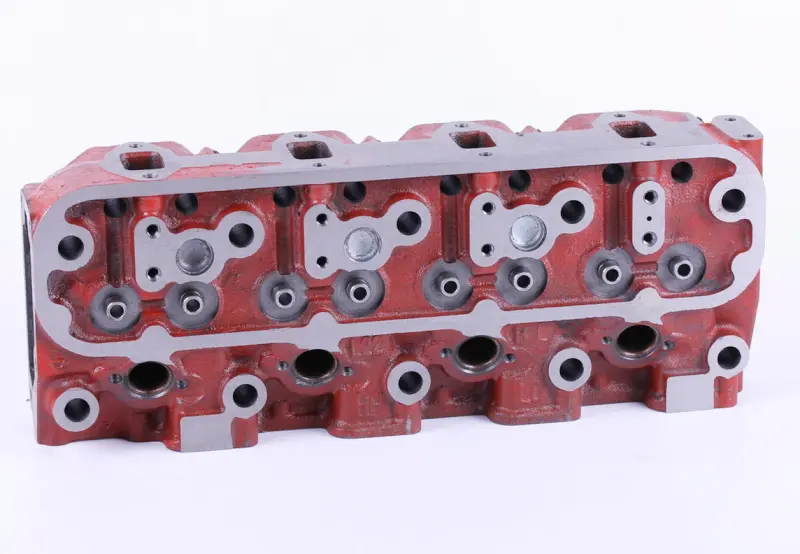

У корпуса вытянутая форма, ряд повторяющихся отверстий и обработанные поверхности сопряжения. Наружная поверхность окрашена в красный цвет, а привалочные участки оставлены открытыми. При подборе решающее значение имеют расположение каналов и геометрия соединений: близкие по внешним очертаниям головки могут отличаться отверстиями, креплением и устройством клапанного механизма.

Что сверить со снятой головкой

Начните с обозначения двигателя, затем сопоставьте корпус с демонтированной деталью. Проверьте контур плоскости прилегания к блоку, расположение крепёжных отверстий, проходов масла и охлаждающей жидкости, впускных и выпускных каналов. Отдельно сравните крепления коллекторов, крышки и деталей клапанного механизма. Совпадение только внешней формы не исключает перекрытия канала прокладкой или несовмещения присоединяемых деталей.

Если планируется перенос деталей со старой головки, оцените их состояние и соответствие посадочным местам нового корпуса. Изношенные клапаны, направляющие и повреждённые крепёжные детали могут сохранить прежние неисправности даже после замены головки. Прокладку подбирают под конкретное соединение головки с блоком, сверяя её отверстия и контур. Толщину прокладки и допустимые размеры сопряжений определяют по документации двигателя.

Подготовка и установка

До сборки очистите сопрягаемые поверхности от остатков прокладки, не повреждая металл, и исключите попадание загрязнений в открытые каналы. Проверьте плоскость блока, резьбу и состояние крепежа. Головку осматривают на повреждения, проверяют чистоту каналов и подготавливают клапанный механизм; после его сборки контролируют герметичность клапанов. Вместе с головкой устанавливают новую прокладку, а снятые уплотнения крышки и коллекторов проверяют и заменяют при повреждении.

Последовательность затяжки, момент, углы доворота и условия повторного использования болтов берут из руководства двигателя. Произвольная затяжка может деформировать корпус или нарушить уплотнение стыка. После сборки проверяют регулировки клапанного механизма, а при контрольном запуске следят за утечками, посторонними звуками и температурой. Если прежняя головка пострадала от перегрева, причину перегрева устраняют до возвращения двигателя в работу.
