Крышка боковая корпуса КПП левая под муфту сцепления КПП/6 AMG

Левая боковая крышка корпуса КПП под муфту сцепления КПП/6 AMG закрывает боковую часть коробки передач в зоне установки муфты. Это корпусная деталь: при замене важны целостность крышки, состояние прилегающей поверхности и точное совпадение отверстий с ответной частью корпуса. Повреждённая крышка может мешать правильной сборке и плотному соединению деталей.

Конструкция и причины замены

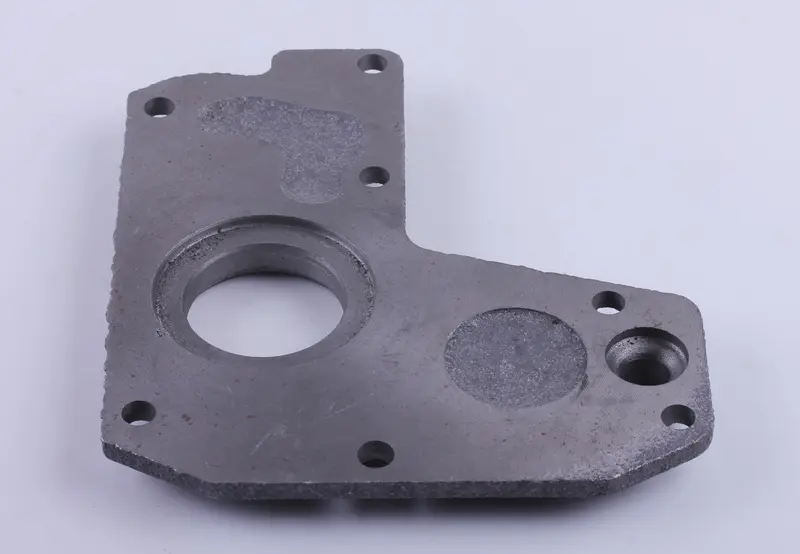

Крышка имеет асимметричный контур, крупное круглое отверстие со ступенчатой посадочной поверхностью и крепёжные отверстия по периметру. В боковой части есть дополнительное отверстие с углублением. Такое расположение нужно учитывать при подборе: сходства общего контура недостаточно, если смещены крепления или отличается профиль посадочных мест.

Поводом для замены служат трещины, сколы возле креплений, деформация прилегающей плоскости и повреждение посадочных поверхностей. Эти дефекты могут появиться после удара, перекоса при сборке или чрезмерной затяжки крепежа. Если соединение пропускает масло, сначала проверяют место утечки: причиной может быть уплотнение или ослабленное крепление, а не сама крышка. Заменять целую деталь только из-за следов масла без осмотра соединения не стоит.

Что сверить со снятой крышкой

Подбирайте крышку для левой стороны корпуса и расположения под муфту сцепления. Обозначение КПП/6 сопоставьте с документацией своей коробки передач, затем сравните саму деталь. Для уверенного подбора удобно положить снятую крышку рядом с заменой в одинаковом положении: так проще заметить отличие выступов, отверстий и участков прилегания.

• Сравните наружный контур, выступы и расположение всех крепёжных отверстий.
• Измерьте расстояния между центрами отверстий, толщину крышки и размеры участков, которыми она сопрягается с корпусом.
• Проверьте диаметр и глубину ступени большого отверстия, а также форму дополнительного отверстия с углублением.
• Сопоставьте обе стороны крышки: выступы и посадочные поверхности не должны мешать деталям, расположенным рядом с муфтой.

Особенности установки

Крышку снимают на остановленной технике, подготовив доступ к креплениям и предусмотрев сбор масла, если открываемая полость сообщается с масляной частью коробки. При разборке сохраняют порядок расположения крепежа и сопряжённых деталей. Остатки старого уплотнения удаляют с прилегающих поверхностей без глубоких царапин; одновременно осматривают ответную плоскость корпуса, резьбу креплений и доступные уплотнения рядом с муфтой.

Новую крышку сначала примеряют без усилия. Отверстия должны совмещаться, а прилегающие поверхности — сходиться без перекоса. Нельзя притягивать болтами деталь, которая упирается в соседние части: так можно повредить крышку или корпус. Тип уплотнения, последовательность и момент затяжки выбирают по требованиям конкретной коробки передач. Повреждённые уплотнения и крепёж заменяют при сборке.

После установки проверяют равномерность прилегания, отсутствие заедания сопряжённых подвижных деталей и подтекания масла. Неправильно подобранная крышка способна нарушить положение соединяемых деталей даже при совпадении части крепёжных отверстий, поэтому проверка посадки нужна до окончательной затяжки.
