Гайка коническая шестерни дифференциала AMG

Коническая гайка шестерни дифференциала AMG предназначена для крепления в механизме дифференциала. Её подбирают при восстановлении резьбового соединения, когда снятая гайка повреждена или уже не позволяет правильно закрепить сопряжённую деталь. Дифференциал передаёт вращение и позволяет связанным с ним выходам вращаться с разной скоростью, поэтому исправность крепежа здесь влияет на сохранение взаимного положения деталей под нагрузкой.

Конструкция и причины замены

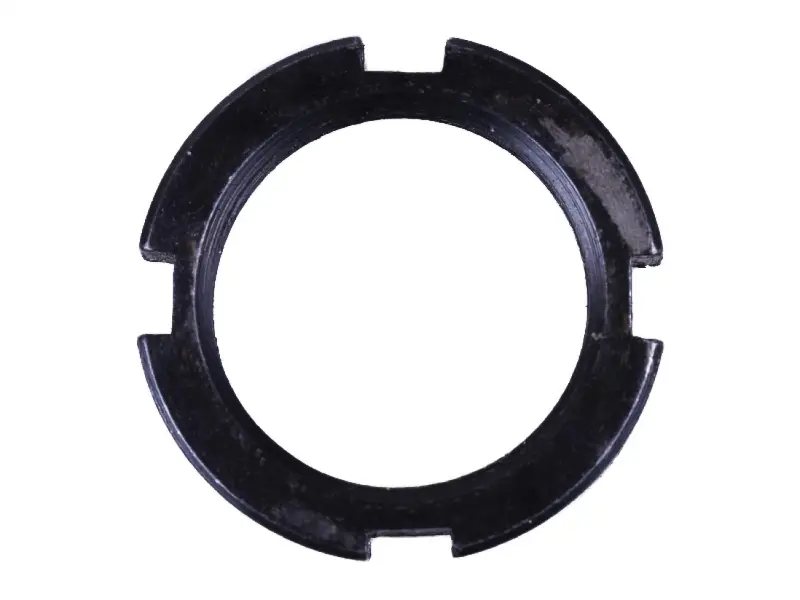

Гайка имеет кольцевую форму, центральное отверстие и четыре открытых паза по наружному контуру. При подборе инструмента учитывают форму и расположение этих пазов: он должен уверенно удерживать гайку, не срываясь с кромок. Повреждённые пазы осложняют как затяжку, так и последующую разборку. Захват, который упирается только в край паза, может смять его даже при внешне исправной детали.

Поводом для замены служат сорванная или замятая резьба, трещины, деформация кольца, повреждение опорной поверхности и сильно разбитые кромки пазов. Если гайка ослабла, стоит выяснить причину: повреждение ответной резьбы или неисправная фиксация могут привести к повторному ослаблению нового крепежа. Следы ударов и перекос при навинчивании также требуют проверки соединения, а не только замены самой гайки.

Что сверить при подборе

Сравните со снятой гайкой диаметр, шаг и направление резьбы, наружный диаметр, высоту и профиль опорной части. Отдельно проверьте размеры пазов и доступ к ним после сборки. Одного совпадения внешней формы недостаточно: гайка с другой резьбой может начать навинчиваться, но затем заклинить и повредить ответную деталь. Иная высота или посадочная поверхность способна помешать прилеганию и установке предусмотренного стопора.

Для проверки полезно сохранить старую гайку и сведения о месте её установки. Сопоставляйте не только сам крепёж, но и поверхность, на которую он опирается. Если в соединении предусмотрены шайба, стопорная пластина или другой фиксатор, проверьте их состояние и соответствие новой гайке. Деформированный фиксатор и повреждённую шайбу заменяют по результатам осмотра; их наличие и устройство определяются конструкцией конкретного механизма.

Установка и проверка соединения

При разборке запомните порядок расположения прилегающих деталей и способ стопорения. Перед установкой очистите ответную резьбу и опорные поверхности от загрязнений и остатков повреждённого крепежа. Осмотрите их на задиры и замятия. Гайку сначала навинчивают вручную, без перекоса; если она заедает с первых витков, соединение разбирают и проверяют совпадение резьбы. Дотягивать такую гайку инструментом через сопротивление нельзя.

Окончательную затяжку и фиксацию выполняют по требованиям к конкретному дифференциалу, подходящим к пазам инструментом. Удары по кромкам затрудняют контроль затяжки и повреждают гайку. После сборки проверяют прилегание, правильность стопорения и отсутствие заедания механизма. Если положение гайки участвует в регулировке соединения, проверяют предусмотренные изготовителем зазоры или преднатяг. Ошибка в подборе либо установке может вызвать люфт, шум и ускоренный износ сопряжённых деталей.
